Использование одной мощной поперечной балки освобождает много места в моторном отсеке. Двигатель подвешен на правом и левом внутренних лонжеронах. Для предотвращения наклона двигателя в продольном направлении он закреплен в передней и задней части на центральной продольной балке.
Шаровой шарнир опоры поворотного кулака вращается в полиацетатном гнезде, пропитанном маслом. Такая конструкция обеспечивает увеличение сопротивления перемещению шаровой опоры при увеличении частоты колебания. При нормальном движении автомобиля на шаровую опору поворотного кулака действует небольшой крутящий момент. При этом рулевое управление имеет высокую чувствительность. При увеличении частоты колебания увеличивается сопротивление вращению в шаровом шарнире опоры поворотного кулака, что уменьшает колебание подвески на высоких скоростях.
Нижние рычаги подвески подвешены к поперечной балке на сайлентблоках. Воображаемая передняя ось проходит через передний сайлентблок. Данная конструкция увеличивает чувствительность рулевого управления, а также способствует поглощению практически всех колебаний, возникающих от неровностей на дороге. Этому способствует также конструкция переднего сайлентблока. Он имеет высокую жесткость в поперечном направлении, но низкую жесткость в продольном (в направлении движения автомобиля).
Задний сайлентблок рычага подвески также имеет переменную жесткость (высокую и низкую). При разгоне автомобиля усилия отжимают задний сайлентблок наружу и он реагирует на это перемещение сильным амортизирующем воздействием. Это увеличивает устойчивость направления движения. При движении по неровной поверхности (выбоины на дорогах) усилия на сайлентблоке направлены внутрь. Конструкция подвески амортизирует эти перемещения, что обеспечивает комфортабельность при движении.
Рис. 7.1. Расположение передней и задней подвесок на автомобиле

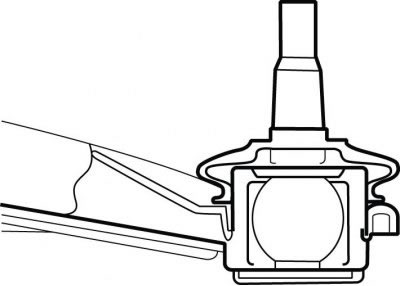

Рис. 7.2. Общий вид шарового шарнира опоры поворотного кулака

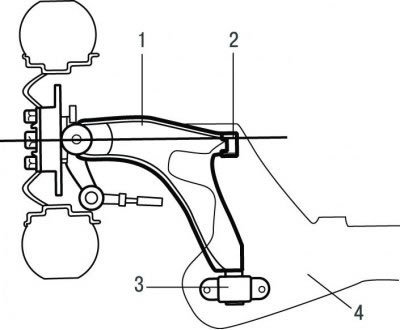

Рис. 7.3. Расположение сайлентблоков в нижнем рычаге: 1 - нижний рычаг; 2 - передний сайлентблок; 3 - задний сайлентблок; 4 - поперечная балка

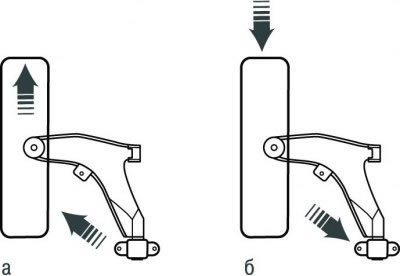

Рис. 7.4. Направление нагрузки на задний сайлентблок нижнего рычага при разгоне автомобиля (а) и при движении по неровной дороге (б)
