Снятие

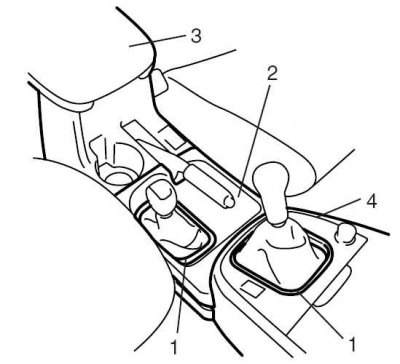

1. Снимите крышки (1) с центральных консольных коробок.
2. Снимите верхнюю крышку (2) задней центральной консольной коробки.
3. Снимите 6 болтов, а затем заднюю центральную консольную коробку.
4. Снимите крышку кожуха.

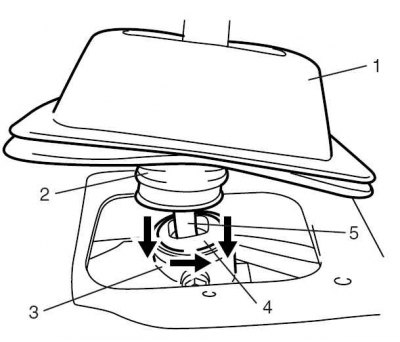

5. Поднимите кожух №3, кожух №2 (1).
6. Снимите зажим кожуха, а затем поднимите кожух №1 (2) с корпуса рычага переключения коробки передач (3).
7. Пальцами надавите вниз крышку корпуса переключения передач (4), поверните ее против часовой стрелки и вытащите рычаг переключения передач (5).
Проверка
1. Проверьте нижнюю часть рычага переключения передач и установочный лист рычага на чрезмерный износ.
2. Проверьте кожух на повреждения.
3. При необходимости, замените или исправьте.

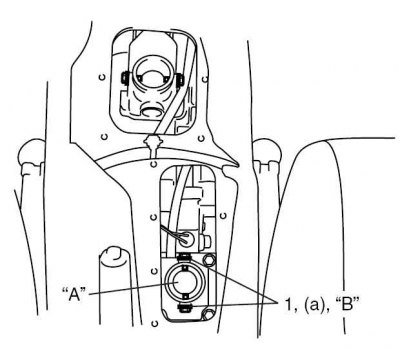

4. Если установочные болты (1) рычага переключения заменяются или перетягиваются, затягивайте их до указанного значения момента затяжки.
5. При замене установочных болтов (1) рычага переключения потребуется фиксатор резьбы для блокировки резьбы. "B": фиксатор резьбы 99000-32110. Момент затяжки (a): 17 Н·м (1.7 кг-м, 12.5 фунтов-фут).
6. Нанесите смазку на вращающиеся части и гнездо, затем установите рычаг переключения передач. "A": смазка 99000-25010.

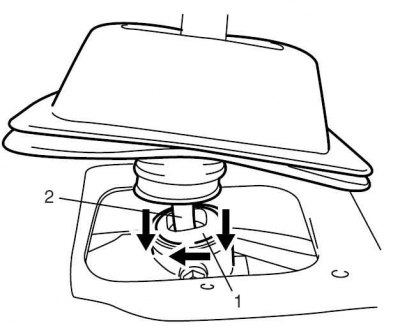

7. Установите рычаг переключения передач (2) в корпус рычага.
8. Нажав рукой вниз крышку корпуса рычага переключения передач (1), поверните ее (1) по часовой стрелке.

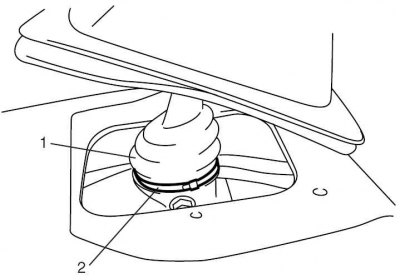

9. Установите кожух №1 (1) изнутри салона и надежно закрепите его новым зажимом (2).

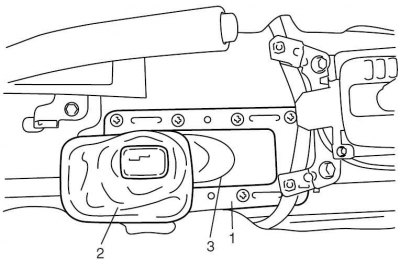

10. Установите кожух №2 (2) с крышкой кожуха (3) и кронштейном консольной коробки (1).
11. Установите консольную коробку.
Примечание. Убедитесь, что расширяющийся конец кожуха №3 совместился с консольной коробкой.
Источник расположен на сайте: autoinstruction

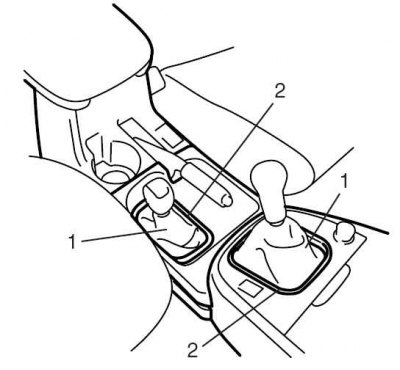

12. Совместив кожух №3 (1) с крышками (2), установите крышки (2) на центральные консольные коробки. (a): 17 Н·м (1.7 кг-м, 12.5 фунтов-фут).
