Снятие
1. При отключенном зажигании, снимите ECM (или PCM).
2. Снимите резистор опережения зажигания (2).

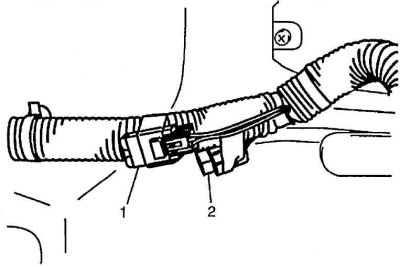

1 - шумоподавитель; 2 - резистор опережения зажигания
Осмотр

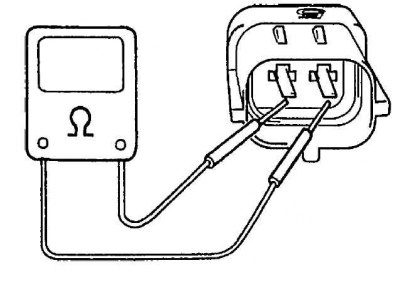

Измерьте сопротивление резистора опережения зажигания, используя омметр.
Примечание. В зависимости от номера на резисторе опережения зажигания, значения резистора меняются следующим образом (см. табл. ниже).
| 1 | 0 Ω | 6 | 980 — 1020 Ω |
| 2 | 80 — 84 Ω | 7 | 1.47 — 1.53 Ω |
| 3 | 157 — 163 Ω | 8 | 2.16 — 2.24 Ω |
| 4 | 265 — 274 Ω | 9 | 3.53 — 3.67 Ω |
| 5 | 421 — 439 Ω | 10 | 6.08 — 6.32 Ω |
| N | 666 — 694 i Ω | 11 | 11.8 — 12.2 Ω |
Если результат проверки не удовлетворительный, замените резистор опережения зажигания.
Установка
Для установки выполните процедуру снятия в обратном порядке.
CMP-сенсор

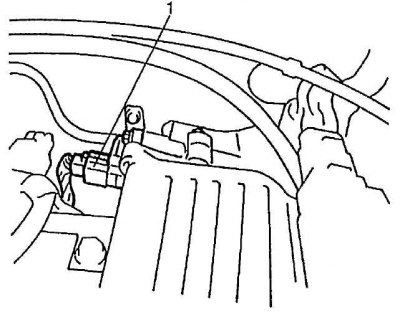

1 - CMP-сенсор
