Индикатор и датчик уровня топлива (Suzuki Grand Vitara 2 «FT/GT»)

0

Индикатор уровня топлива

1. Снимите облицовку заднего бампера.

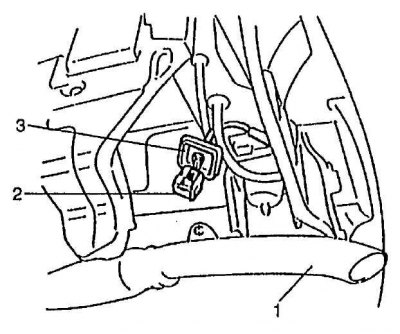

2. Отсоедините резиновый уплотнитель (3) от автомобиля.

3. Разъедините разъем (2) топливного насоса/датчика.

4. Включите зажигание и проверьте, что индикатор уровня топлива показывает пустой бак.

5. Выключите зажигание.

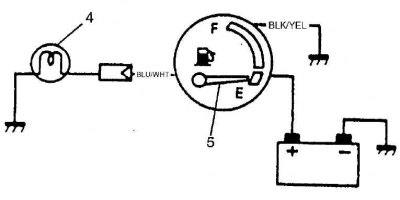

6. Заземлите провод Bl/W через тестовую лампочку 3.4 W (4).

7. Включите зажигание и проверьте, что лампочка загорелась, и индикатор уровня топлива (5) показывает полный бак.

8. Если индикатор уровня топлива не реагирует, то замените его или дефектные элементы.





Цветовые обозначения проводов →

Датчик уровня топлива

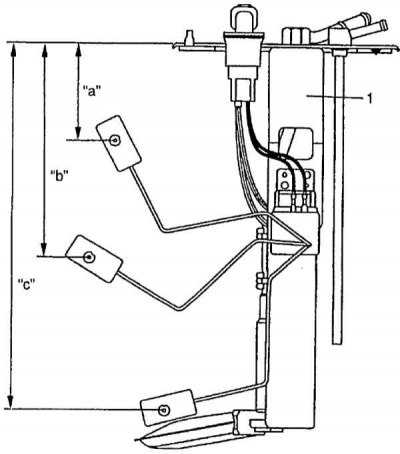

1. Снимите корпус топливного насоса (1) в соответствии с процедурой, описанной в Разделе Топливный насос в Главе Топливная система.

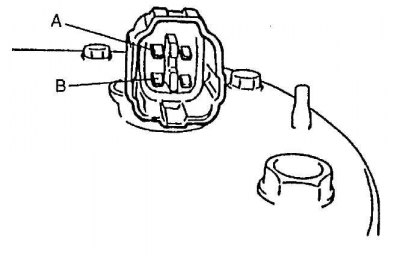

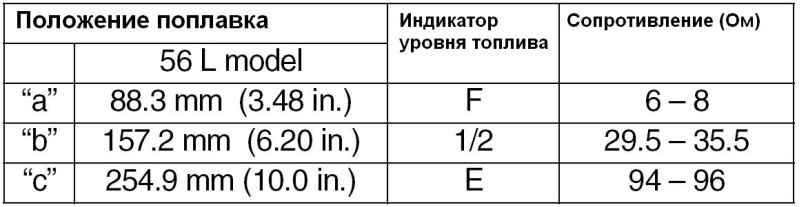

2. Проверьте сопротивление на концах клемм (A) и (B) при разных уровнях топлива.

3. Если измеренные значения не соответствуют спецификации, то замените датчик уровня топлива.
