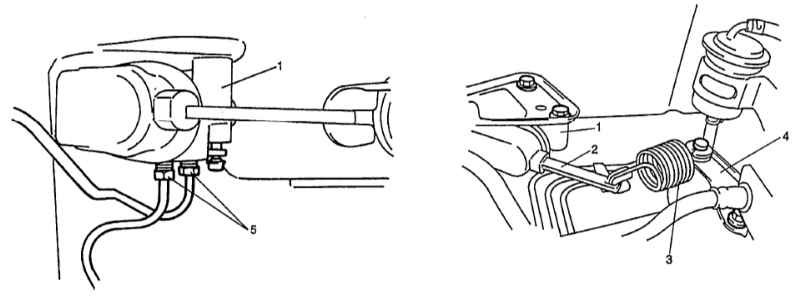

1 - LSPV; 2 - рычаг LSPV; 3 - пружина; 4 - стойка LSPV; 5 - накидная гайка тормоза
Строение
Компоненты LSPV можно разделить на три группы следующим образом.
- "A": блок сенсора
- Основные части этого блока - рычаг и пружина, которые реагируют на изменение в высоте транспортного средства в нагруженном состоянии и преобразуют ее в нагрузку.
- "B": блок управления гидравлическим давлением
- В этот блок входит ступенчатый поршень и механизм клапана, осуществляющий линейное регулирование.
- "C": отказоустойчивый блок, сохраняющий работоспособность при отказе отдельных элементов.
- Основные части этого блока - камера, которая уменьшает гидравлическое давление от тормозной системы передних колес и отказоустойчивый поршень, который освобождает механизм клапана в блоке управления, соединенный с тормозом заднего колеса в случае возникновения любых неисправностей в тормозной системе передних колес.
A - тип A; B - тип B; 1 - поршень; 2 - манжета; 3 - рычаг LSPV; 4 - пружина сенсора; 5 - от первичной камеры главного цилиндра (тормоз задних колес); 6 - от вторичной камеры главного цилиндра (тормоз передних колес); 7 - к тормозу задних колес; 8 - штифт; 9 - отверстие для болта
