Рис. 2.135 а. Стартер (автоматическая коробка передач). 1. Передний корпус, 2. Рычаг включения привода, 3. Плита, 4. Уплотнение, 5. Тяговое реле стартера, 6. Шарик, 7. Внутренняя шестерня, 8. Вал, 9. Промежуточная шестерня, 10. Муфта свободного хода, 11. Стопорное кольцо, 12. Кольцо, 13. Втулка, 14. Стопорная крышка, 15. Корпус стартера, 16. Якорь, 17. Подшипник, 18. Щеткодержатель, 19. Задняя крышка, 20. Щетка.

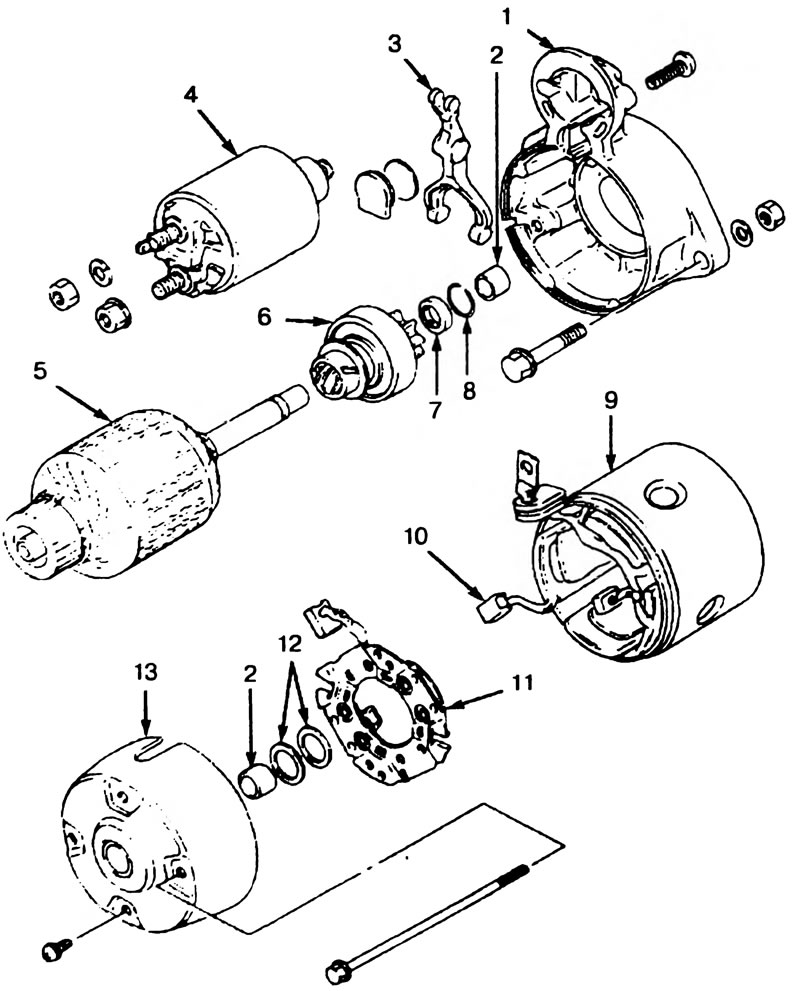

Рис. 2.135 б. Стартер (механическая коробка передач). I. Передняя крышка, 2. Втулка, 3. Рычаг включения привода. 4. Тяговое реле стартера, 5. Якорь, 8. Муфта свободного хода. 7. Стопорное кольцо, 8. Кольцо, 9. Корпус стартера. 10. Щетка. II. Щеткодержатель, 12. Прокладка. 13. Задняя крышка.
