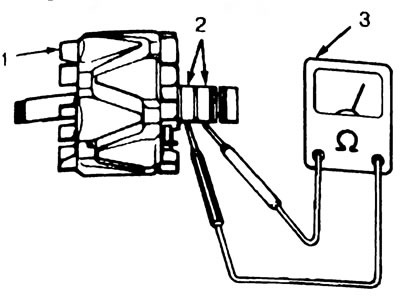

Рис. 2.142. Проверка электропроводности ротора. 1. Ротор, 2. Коллекторные кольца, 3. Омметр.
7. Для проверки сопротивления изоляции обмоток ротора, присоедините омметр между каждым коллекторным кольцом и ротором. Электропроводность должна отсутствовать (см.рис.2.143). Если электропроводность присутствует, ротор необходимо заменить.

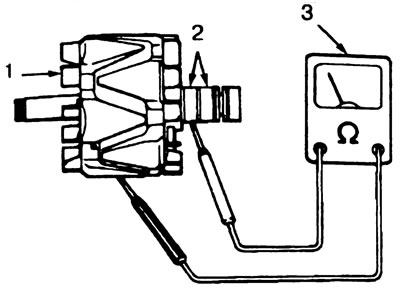

Рис. 2.143. Проверка заземления ротора. 1. Ротор, 2. Коллекторные кольца, 3. Омметр.
