Снятие
1. Отсоедините отрицательный провод от батареи.
2. Снимите воздушный фильтр.
3. Снимите хомуты крепления высоковольтных проводов от крышки ГРМ (см. рис. 2.6).

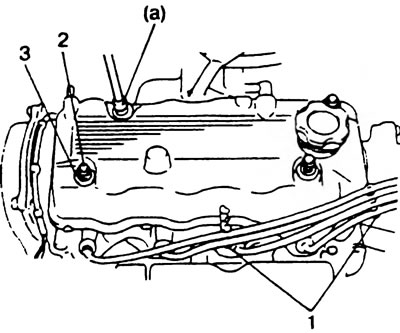

Рис. 2.6. Крышка ГРМ. 1. Хомуты, 2. Болт, 3. Уплотнительная прокладка
4. Отсоедините патрубок системы вентиляции картера от крышки ГРМ.
5. Открутите болты крепления крышки ГРМ и снимите уплотнительные прокладки (см. рис. 2.6).
6. Снимите крышку ГРМ и прокладку.
Установка
7. Установите прокладку на головку блока цилиндров. Перед установкой прокладки проверьте прокладку на отсутствие износа или повреждения. При необходимости, замените ее.
8. Установите крышку ГРМ. Перед установкой уплотнительных прокладок проверьте каждую на отсутствие повреждений или износа, и замените, при необходимости. Затяните болты до момента 4.5 Нм.
9. Далее установка производится в порядке, обратном снятию.
