Отопитель и кондиционер (для автомобилей с впрыском топлива) Suzuki Swift 2
«MA»
Главная
Сузуки
Свифт
1995-2003, бензин
Электрооборудование
Электрические схемы
0

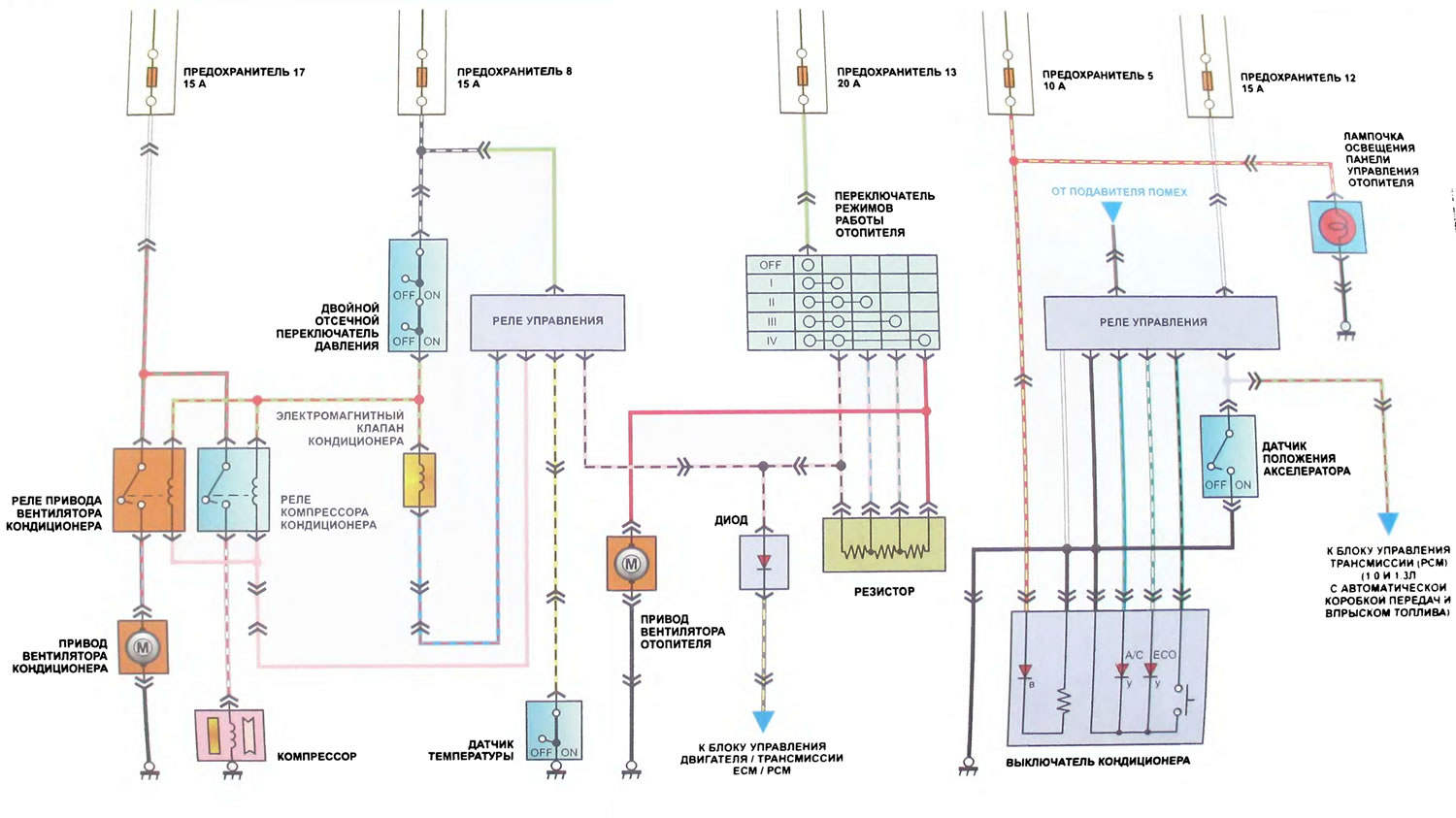

Отопитель и кондиционер (для автомобилей с впрыском топлива)
Открыть большую картинку в новой вкладке »
◀ Предыдущая
Сузуки Свифт МА: Электрические схемы
Следующая ▶
Блок управления автоматической трансмиссией
Щиток приборов, сигнальные лампочки
Система впрыска топлива и управления автоматической трансмиссией
Система пуска двигателя, система зажигания
Обозначение элементов и цветовая маркировка соединительных проводов
Подушки безопасности, иммобилайзер
Антиблокировочная система тормозов (ABS)
Система подзарядки аккумуляторной батареи
Электросхема системы охлаждения
Электросхема фар автомобиля
Фары (автомобили с системой включенного ближнего света фар) (DLR)
Габаритные огни, задние фонари и фонарь подсветки номерного знака
Фонарь заднего хода
Электросхема стоп-сигналов
Указатели поворота и аварийной сигнализации
