Цветная маркировка проводов
Символ | Цвет провода | Символ | Цвет провода |
B | Черный | О | Оранжевый |
Bl | Синий | R | Красный |
Br | Коричневый | W | Белый |
G | Зеленый | Y | Желтый |
Gr | Серый | Р | Розовый |
Lbl | Светло-синий | V | Фиолетовый |
Lg | Светло-зеленый |

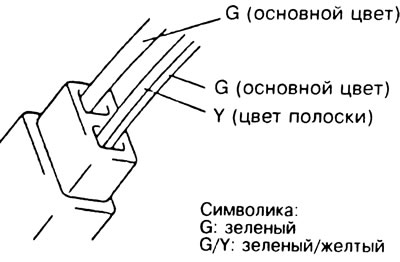

На автомобиле используются два типа проводки: одноцветная и двухцветная (с полосками). На двухцветных проводах первая буква (например, G) является основным цветом (цветом изолирующего слоя провода) и следующая буква (например, Y) указывает на цвет полоски.
