Проверка сопротивления

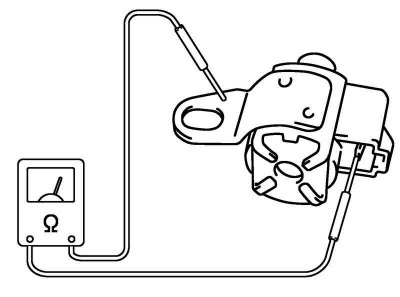

Рис. 3.112. Проверка сопротивления клапана переключения
Проверьте сопротивление клапанов переключения, электромагнитного клапана синхронизации и электромагнитного клапана гидротрансформатора (рис. 3.112).
Номинальное значение сопротивления электромагнитных клапанов переключения, синхронизации и гидротрансформатора: 11–15 Ом при 20°C.
Смотрите источник на портале [AutoInstruction.ru]
Проверка работы
Клапан переключения A (№1),B (№2) и электромагнитный клапан гидротрансформатора
Внимание! Не устанавливайте пневмопушку для подачи воздуха в клапан слишком близко к сетчатому фильтру, установленному на входе электромагнитного клапана. В противном случае, сетчатый фильтр будет поврежден.
Убедитесь в том, что электромагнитный клапан срабатывает со щелчком при подаче на него напряжения с аккумуляторной батареи.
Убедитесь в том, что электромагнитный клапан, подключенный к аккумуляторной батарее, находится в закрытом состоянии подавая в него воздух под давлением 50–200 кПа.
Убедитесь в том, что электромагнитный клапан, не подключенный к аккумуляторной батарее, находится в открытом состоянии подавая в него воздух под давлением 50–200 кПа.
Примечание. Используйте для проверки сжатый воздух, чтобы избежать ошибочных результатов, потому что электромагнитный клапан не имеет возвратной пружины.
