Примечание. При снятии и установке не сгибайте трос блокировки чрезмерно, в противном случае, система не будет работать правильно.
Снятие
Если автомобиль оборудован системой пассивной безопасности, отсоедините провод от отрицательного вывода аккумуляторной батареи и отключите систему пассивной безопасности.
Снимите крышку рулевой колонки.
Поверните ключ зажигания в положение ACC.

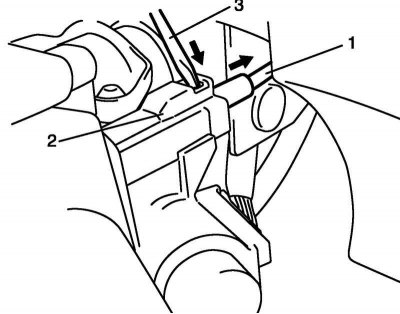

Рис. 3.116. Вытягивание троса блокировки
Вытяните трос блокировки ключа 1 из крышки цилиндра замка 2 нажимая на фиксатор отверткой с плоским шлицем 3 (рис. 3.116).
Поверните ключ зажигания в положение LOCK.
Снимите облицовку привода стояночной тормозной системы и консоль.
Отсоедините конец троса 1 от кулачка блокировки 2, нажав выступы 3 на приливе кулачка.

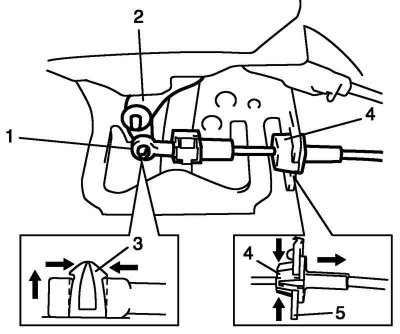

Рис. 3.117. Снятие троса блокировки
Следите за тем, чтобы не повредить выступы (рис. 3.117).
Снимите крышку корпуса троса 4 с кронштейна селектора 5, нажав на фиксатор (рис. 3.117).
Снимите трос блокировки.
Установка
Проложите трос блокировки так, как он был проложен до снятия.
Поверните ключ зажигания в положение ACC.

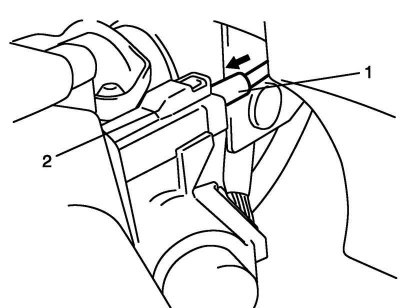

Рис. 3.118. Установка крышки корпуса троса
Установите крышку корпуса троса 1 в крышку цилиндра замка 2 (рис. 3.118).

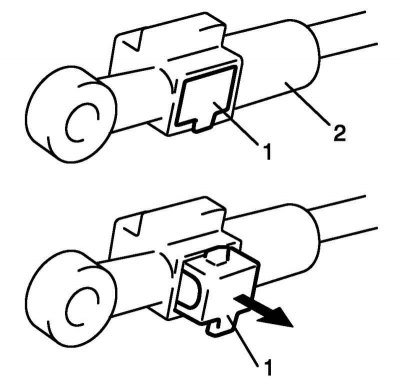

Рис. 3.119. Вытягивание кнопки блокировки конца троса со стороны селектора
Вытяните кнопку 1 блокировки конца троса со стороны селектора 2 (рис. 3.119).
Переведите рычаг селектора в положение «N».
Примечание. Если рычаг селектора находится в положении.

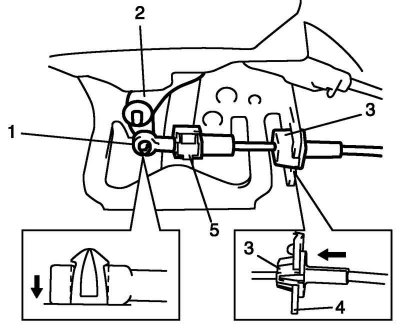

Рис. 3.120. Установка троса блокировки
Установите крышку корпуса троса 3 на кронштейн селектора 4 (рис. 3.120).
Подсоедините конец троса 1 к кулачку блокировки 2, при этом ключ в замке зажигания должен находиться в положении ACC (рис. 3.120).
Наденьте кнопку 5 блокировки на конец троса до ее фиксации на тросе (рис. 3.120).
Установите рычаг селектора в положение «P», поверните ключ зажигания в положение ACC и проверьте выполнение следующих условий.
При отпущенной кнопке ключ зажигания можно повернуть из положения ACC в положение LOCK.
При нажатой кнопке ключ зажигания нельзя повернуть из положения ACC в положение LOCK.
Установите крышку рулевой колонки.
Если автомобиль оборудован системой пассивной безопасности, подключите провод к отрицательной клемме аккумуляторной батареи и включите систему пассивной безопасности.
