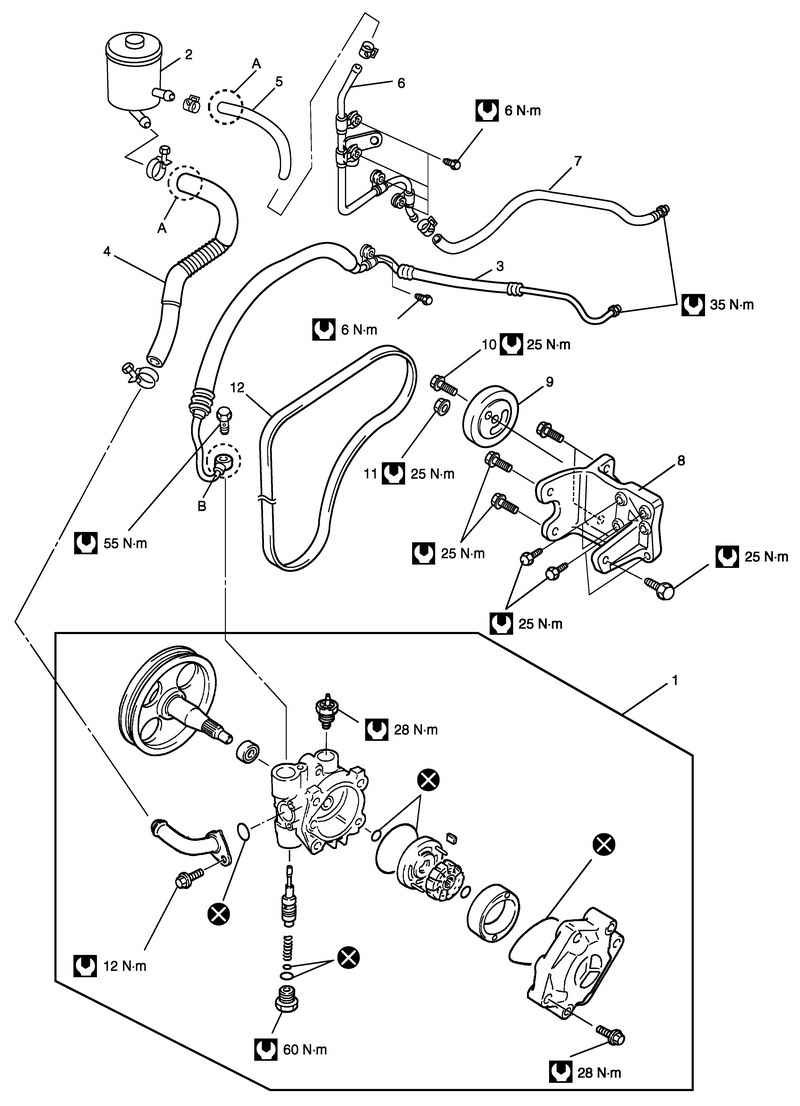

Рис. 5.68. Детали насоса гидроусилителя рулевого управления: A – установочная метка для выступающей части расширительного бачка; B – затяните болт с ограничителем; 1 – насос рулевого управления с усилителем; 2 – бачок рулевого управления с усилителем; 3 – напорные шланги и трубка; 4 – всасывающий шланг; 5 – возвратный шланг низкого давления (со стороны бачка); 6 – возвратная трубка низкого давления; 7 – возвратный шланг низкого давления и трубка; 8 – кронштейн; 9 – шкив натяжения ремня; 10 – болт шкива натяжения ремня; 11 – гайка шкива натяжения ремня; 12 – ремень привода насоса гидроусилителя
Примечание. Убедитесь в том, что тщательно очистили каждое соединение перед разборкой.
Снятие
Снимите нижнюю крышку двигателя с правой стороны, ослабьте шкив натяжного устройства ремня и снимите ремень привода усилителя рулевого управления.
Отсоедините напорный трубопровод высокого давления и всасывающий шланг от насоса. Соберите вытекающую жидкость в контейнер или заглушите трубки.
Внимание! Следите за тем, чтобы не повредить конденсатор системы кондиционирования воздуха (если имеется).
Отсоедините жгут датчика давления и жгут проводов системы кондиционирования воздуха.
Снимите компрессор системы кондиционирования воздуха с кронштейна не отсоединяя шланга системы кондиционирования воздуха.
Примечание. Подвесьте компрессор системы кондиционирования воздуха на проволочном крюке так, чтобы шланги системы кондиционирования воздуха не были согнуты, чрезмерно перекручены или натянуты.
Снимите масляный насос с кронштейна.
Примечание. Заглушите каналы насоса, чтобы предотвратить попадание пыли и посторонних предметов в насос.
Установка
Установка производится в порядке, обратном снятию.
Примечание. После установки заполните жидкостью бачок гидроусилителя рулевого управления и удалите воздух из системы.
Статья перепечатана отсюда [AutoInstruction.ru]
Моменты затяжки приводятся в разделе «Детали насоса гидроусилителя рулевого управления».
Отрегулируйте натяжение ремня гидроусилителя рулевого управления, см. «Регулировка натяжения приводного ремня насоса гидроусилителя рулевого управления».
Удалите воздух из системы.
