Корпус насоса, крышка, боковая пластина и вал

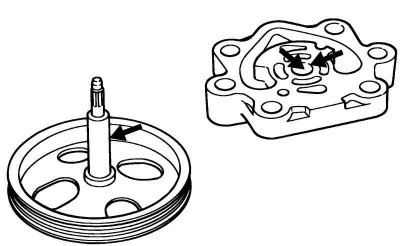

Рис. 5.83. Поверхности трения корпуса и вала насоса
Проверьте состояние поверхностей трения каждой детали. При обнаружении отклонений от нормы замените насос в сборе (рис. 5.83).
Кулачковое кольцо

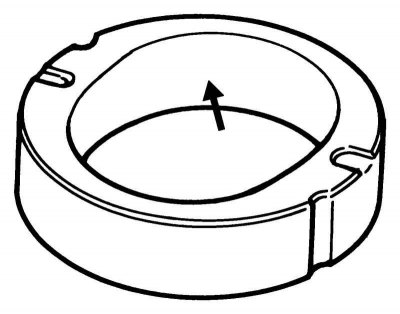

Рис. 5.84. Поверхность трения кулачкового кольца
Проверьте поверхность трения лопастей кулачкового кольца на наличие износа и повреждений. При обнаружении отклонений от нормы замените насос в сборе (рис. 5.84).
Ротор и лопасти

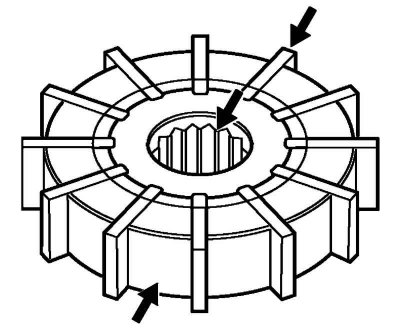

Рис. 5.85. Поверхность трения ротора и лопастей
Проверьте поверхности трения ротора и лопастей на наличие износа и повреждений (рис. 5.85).

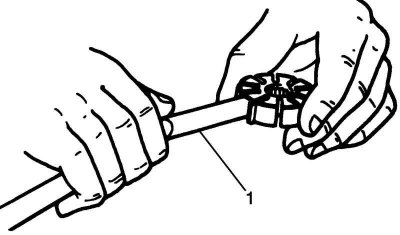

Рис. 5.86. Проверка зазора между ротором и лопастью: 1 – щуп
Проверьте зазор между ротором и лопастью (рис. 5.86).
Зазор между ротором и лопастью.
Номинальное значение: 0,01 мм.
Предельное значение: 0,06 мм.
Замените насос в сборе, если имеется отклонение от нормы.
Предохранительный клапан (регулятор потока) и пружина
Проверьте канал предохранительного клапана и отверстия разъема на наличие засорения.

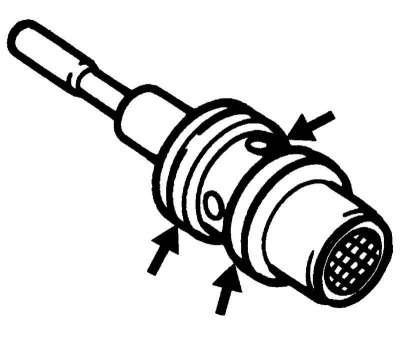

Рис. 5.87. Проверка предохранительного клапана
Проверьте состояние поверхности трения предохранительного клапана (рис. 5.87).

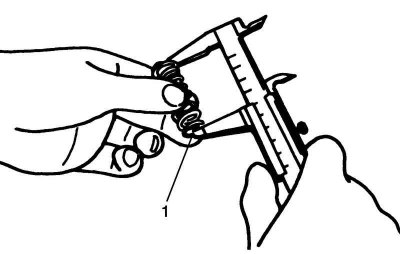

Рис. 5.88. Проверка длины пружины предохранительного клапана в свободном состоянии
Проверьте длину пружины предохранительного клапана в свободном состоянии 1 (рис. 5.88).
Длина пружины предохранительного клапана в свободном состоянии.
Номинальное значение: 22,0 мм.
Предельное значение: 19,0 мм.
Замените насос в сборе, если имеется отклонение от нормы.
