Снятие
Снимите главной цилиндр с усилителя, см. «Детали усилителя тормозов» и «Снятие и установка главного цилиндра».
Отсоедините вакуумный шланг от усилителя, см. «Детали усилителя тормозов».
Снимите вакуумный трубопровод усилителя тормозов.
Поддержите двигатель домкратом.
Снимите штифт толкателя и отверните гайки крепления усилителя, затем снимите усилитель.
Установка
Проверьте и отрегулируйте зазор между штоком усилителя и поршнем главного цилиндра. См. «Проверка и регулировка усилителя тормозов».
Проверьте и отрегулируйте расстояние между установочной поверхностью усилителя (без уплотнения) и центром отверстия штифта, см. «Проверка и регулировка усилителя тормозов».

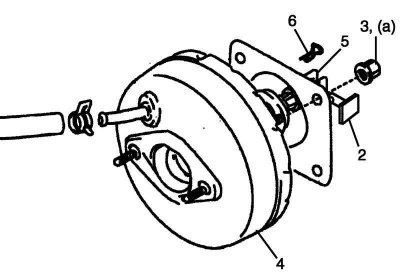

Рис. 6.33. Вакуумный усилитель тормозов
Установите усилитель 4 на моторный щит. Соедините вилку толкателя 5 с рычагом педали штифтом 2 с зажимом 5 (рис. 6.33).
Затяните гайки крепления усилителя 3 номинальным усилием затяжки.
Момент затяжки гайки крепления усилителя А: 13 Н·м.
Установите вакуумный трубопровод усилителя.
Установите корпус воздушного фильтра на кузов автомобиля.
Установите главный цилиндр на усилитель, см. «Снятие и установка главного цилиндра».
Залейте в резервуар тормозную жидкость.
Удалите воздух из тормозной системы.
Проверьте высоту педали над полом и свободный ход педали, см. «Проверка высоты педали тормоза» и «Проверка свободного хода педали тормоза».
Выполните тормозной тест и проверьте все установленные детали на наличие утечки жидкости.
