Внимание! Никогда не используйте минеральное масло, типа керосина или бензина для мойки и при сборке. Проверьте состояние стенок цилиндра, поршней и уплотнений. На них не должно быть пыли и грязи. При сборке соблюдайте осторожность, чтобы не повредить детали. Не допускайте падения деталей. Если какая-либо деталь падала на твердую поверхность не используйте ее при сборке.
Нанесите тормозную жидкость на внутренние стенки цилиндра и контактные поверхности поршня (новые манжеты поршня, новая манжета цилиндра).

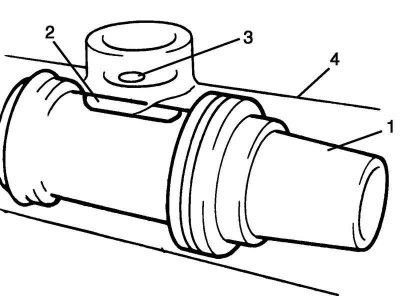

Рис. 6.23. Установка возвратной пружины
Установить возвратную пружину и поршень вторичной камеры 1 в корпус цилиндра 4 (рис. 6.23).
Примечание. Для автомобилей с левым расположением рулевого управления с антиблокировочной системой тормозов, при установке совместите продолговатое отверстие в поршне вторичной камеры 2 с отверстием штифта ограничителя 3 в корпусе главного цилиндра 4 (рис. 6.23).
Установить поршень первичной камеры в сборе в цилиндр.

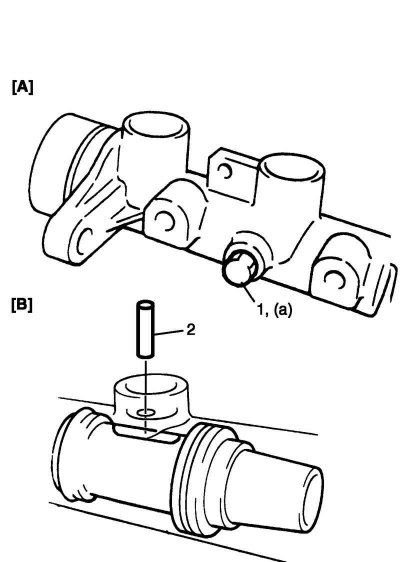

Рис. 6.24. Установка болта и штифта ограничителя: A – для автомобилей с левым расположением рулевого управления, не оборудованных антиблокировочной системой тормозов;B – для автомобилей с правым расположением рулевого управления, не оборудованных антиблокировочной системой тормозов
Установите болт ограничителя хода поршня 1 или штифт ограничителя 2, при этом поршни должны быть полностью утоплены, и затяните или установите болт или штифт (рис. 6.24).
Момент затяжки болта ограничителя А: 10 Н·м.

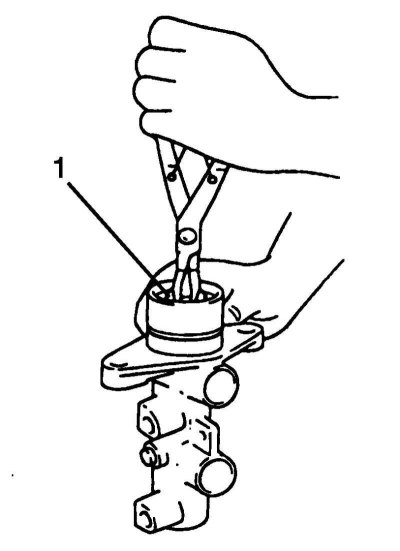

Рис. 6.25. Установка стопорного кольца
Установите стопорное кольцо 1 (рис. 6.25).
