Снятие
Очистите главный цилиндр снаружи.
Откачайте тормозную жидкость из резервуара.

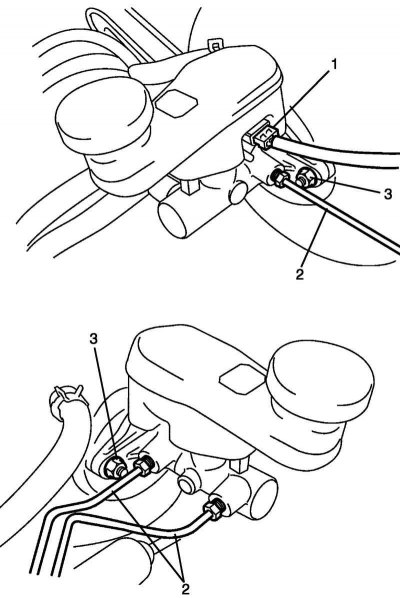

Рис. 6.19. Разъем и тормозные магистрали главного цилиндра
Отсоедините разъем датчика уровня тормозной жидкости 1 на резервуаре (рис. 6.19).
Отсоедините тормозные магистрали 2, связанные с главным цилиндром (рис. 6.19).
Внимание! Не допускайте попадания тормозной жидкости на окрашенные поверхности. Если жидкость случайно попала на окрашенную поверхность, немедленно вытрите ее и очистите окрашенную поверхность.
Отверните гайки крепления главного цилиндра 3.
Снимите главный цилиндр.
Установка
Установите новое уплотнительное кольцо главного цилиндра.
Установите главный цилиндр на усилителю и затяните гайки крепления главного цилиндра 3 номинальным усилием затяжки (рис. 6.19).
Момент затяжки гаек крепления главного цилиндра А: 13 Н·м.
Статья перепечатана с ресурса AutoInstruction.ru
Подключите тормозную магистраль к главному цилиндру и затяните гайки 2 номинальным усилием затяжки (рис. 6.19).
Момент затяжки гаек тормозной магистрали В: 16 Н·м.
Подключите разъем датчика уровня тормозной жидкости 1 на резервуаре (рис. 6.19).
Заполните резервуар тормозной жидкостью до метки «МАХ».
После завершения работы удалите воздух из системы и проверьте свободный ход педали тормоза.
