Конструкция рычага селектора АТ
1 - Индикаторная лампа; 2 - Блокиратор; 3 - Пружина; 4 - Верхняя секция рычага селектора; 5 - Штифт; 6 - Нижняя секция рычага селектора; 7 - Палец; 8 - Пластина; 9 - Проходная втулка; 10 - Уплотнительный элемент; 11 - Рукоятка рычага; 12 - Крышка индикаторной панели; 13 - Подушка; 14 - Направляющая пластина; 15 - Пружинный фиксатор; 16 - Оболочка тросовой сборки; 17 - Сердечник тросовой сборки; 18 - Гайка В; 19 - Гайка А; 20 - Фиксаторы
Снятие
1. Загоните автомобиль на подъемник.
2. Переведите рычаг селектора в положение «N».
3. Поднимите автомобиль.
4. Снимите сборку задней секции системы выпуска отработавших газов с глушителем (см. Главу Системы питания и выпуска).
5. Снимите крышку термозащитного экрана.

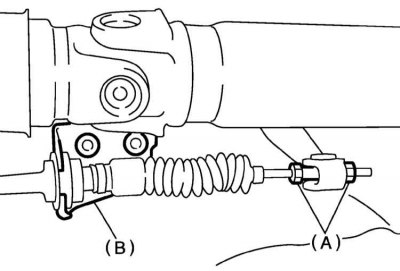

A - Регулировочные гайки; B - Опорный кронштейн
6. Отсоедините от рычага селектора приводной трос и снимите опорный кронштейн троса.
7. Опустите автомобиль на землю.
8. Снимите сборку центральной консоли (см. Главу Кузов).
9. Разъедините контактные разъемы электропроводки, выверните четыре крепежных болта и снимите рычаг селектора с автомобиля.
Разборка и сборка
1. Снимите рукоятку рычага.
2. Снимите лампу индикатора и крышку индикаторной панели.

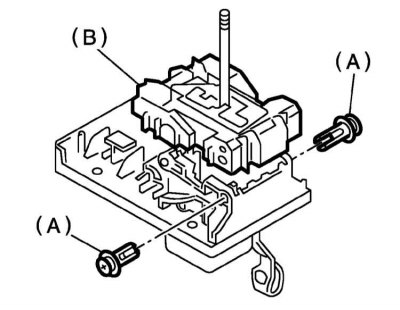

А - Фиксаторы; В - Направляющая пластина
3. Извлеките два фиксатора и снимите направляющую пластину.

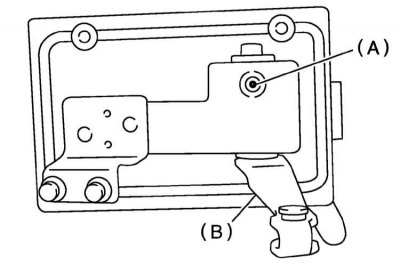

A - Штифт; B - Нижняя секция рычага селектора
4. Снимите колпачок и выбейте штифт.
5. Снимите нижнюю секцию рычага селектора и отделите верхнюю секцию рычага селектора от пластины.
6. Тщательно очистите все компоненты.
7. Сборка производится в порядке, обратном порядку демонтажа компонентов. Смажьте все компоненты смазкой типа Nightight Lyw No.2.
8. Закончив сборку, удостоверьтесь в соответствии показаний индикатора реальному положению рычага.
9. Оцените плавность перемещения верхней секции рычажной сборки.
Установка
Установка производится в порядке, обратном порядку демонтажа компонентов. Проследите, чтобы весь крепеж был затянут с требуемым усилием. Закончив установку, отрегулируйте трос селектора (см. Раздел Снятие, установка, проверка состояния и регулировка приводного троса селектора АТ) и удостоверьтесь в исправности функционирования рычага селектора.
