4-цилиндровые двигатели
Детали установки коленчатого вала и шатунно-поршневых сборок
1 - Вкладыши коренных подшипников коленчатого вала; 2 - Коленчатый вал; 3 - Блок цилиндров; 4 - Задний сальник
Усилия затягивания резьбовых соединений, Нм:
- T1: 25
- T2: 47

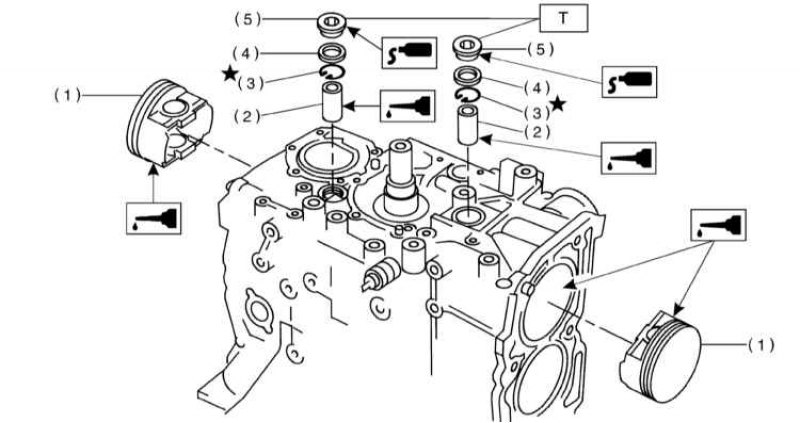

Детали установки поршней
1 - Поршень; 2 - Поршневой палец; 3 - Стопорное кольцо; 4 - Прокладка; 5 - Пробка сервисного отверстия
Усилия затягивания резьбовых соединений, Нм:
- T: 69
Внимание! При сборке каждый поршень должен устанавливаться строго в свой цилиндр! Удалите масло со спинок вкладышей коренных подшипников и поверхностей постелей подшипников в полублоках, смажьте двигательным маслом коренные шейки коленчатого вала.
1. Установите коленчатый вал в полублок 2/4-го цилиндров.

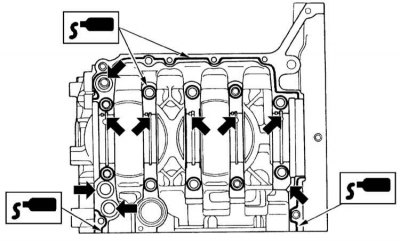

2. Смажьте сопрягаемые поверхности полублока 1/3 герметиком типа Three Bond 1215 и прижмите его к полублоку 2/4. Внимание: Не допускайте попадания герметика в канавки под установку уплотнительных колец, масляные каналы, канавки подшипников и т.п.

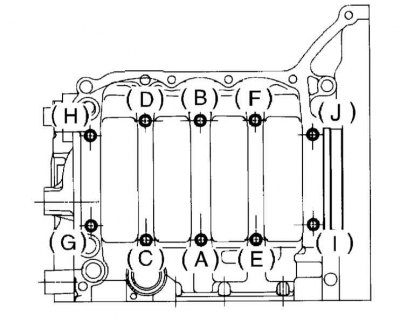

3. Действуя в порядке возрастания порядковых номеров, временно затяните 10-миллиметровые стяжные болты полублоков. Затем окончательно затяните их в том же порядке с требуемым усилием (47 Нм).

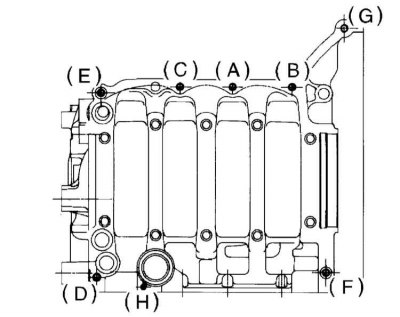

4. Действуя в порядке возрастания порядковых номеров, затяните с требуемыми усилиями (с 1 по 7: 25 Нм; 8: 6.4 Нм) 8-мм и 6-мм стяжные болты полублоков цилиндров.

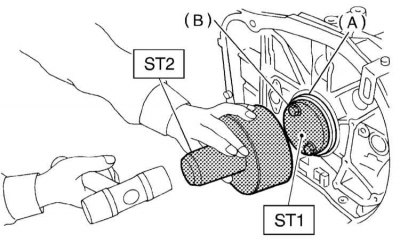

A - Задний сальник
B - Болт крепления маховика
5. С помощью специальных приспособлений ST1 499597100 и ST2 499587200 установите задний сальник коленчатого вала.
6. Установите поршневые кольца и пружинные стопорные кольца поршневых пальцев (см. Раздел Разборка блока цилиндров).
7. Детали установки поршней показаны на сопр. иллюстрации.
8. Разверните блок цилиндрами №№ 1 и 2 вверх и с помощью специального ключа (ST1 4999875200) поверните коленчатый вал таким образом, чтобы шатуны 1-го и 2-го цилиндров оказались в положениях НМТ.

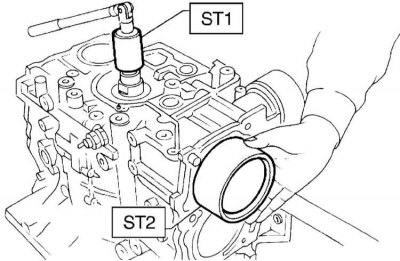

9. Смажьте двигательным маслом поверхности поршней и цилиндров и с помощью оправки для обжимания колец ST2 498747100 (модели 2.0 л)/ST 498747300 (модели 2.5 л) заправьте поршни в цилиндры.

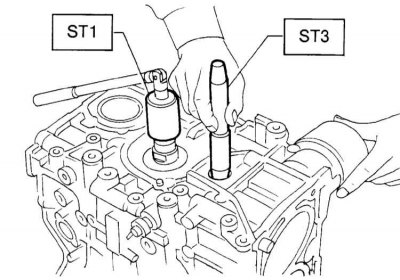

10. С помощью предварительно смазанного двигательным маслом специального инструмента ST3 499017100 через сервисное отверстие заправьте поршневой палец в посадочные отверстия шатунной сборки, затем установите пружинное стопорное кольцо.
11. Смажьте герметиком пробку сервисного отверстия и установите ее вместе с НОВОЙ уплотнительной шайбой.
12. Разверните блок цилиндрами №№ 3 и 4 вверх и произведите установку оставшихся поршней.
13. Установите патрубок тракта системы охлаждения.
14. Установите дефлекторную пластину и закрепите ее с требуемым усилием (6.4 Нм).
15. Установите маслозаборник и поддон картера (см. Раздел Снятие и установка поддона картера и маслозаборника).
16. Нанесите герметик на сопрягаемую поверхность маслоотделителя и установите последний.
17. Установите сборку маховика/приводного диска (см. Раздел Снятие, проверка состояния и установка маховика/приводного диска).
18. Установите сборку сцепления (см. Главу Сцепление).
19. Установите новый передний сальник масляного насоса.
20. Установите на двигатель сборку масляного насоса (см. Раздел Снятие, обслуживание и установка масляного насоса).
21. Установите водяной насос (см. Главу Системы охлаждения, отопления).
22. С помощью специального приспособления ST 498547000 установите масляный фильтр.
23. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов (см. Раздел Обслуживание головки цилиндров).
6-цилиндровые двигатели
1. Работая на стенде ST 18232AA000, установите в свои постели в полублоках вкладыши коренных подшипников коленчатого вала.
2. Установите коленчатый вал и шатуны в полублок 2/4/6-го цилиндров.
3. Наложите подушку герметика диаметром сечения 1.0 ± 0.2 мм на сопрягаемую поверхность полублока 1/3/5 и прижмите его к полублоку 2/4/6, - постарайтесь не допустить попадания герметика в установочные канавки уплотнительных колец, маслотоки и т.п.

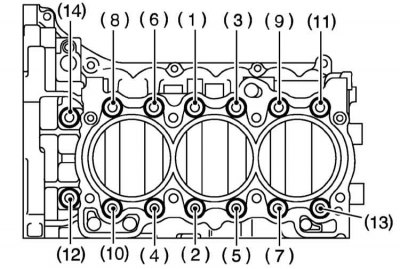

4. Действуя в строго определенном порядке, затяните с требуемым усилием стяжные болты полублоков, предварительно смазав маслом их резьбу. Затем повторите процедуру затягивания, дотянув каждый болт еще 90є.
Усилия затягивания резьбовых соединений, Нм:
- 1÷11: 25
- 12: 20
- 13: 25
- 14: 20

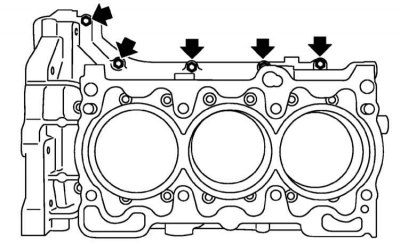

5. Вверните верхние болты блока цилиндров и затяните их с требуемым усилием (25 Нм).
6. С помощью специальных приспособлений ST1 499597100 и ST2 499587200 установите задний сальник.
7. Установите поршневые кольца и пружинные кольцевые замки (см. Раздел Разборка блока цилиндров).

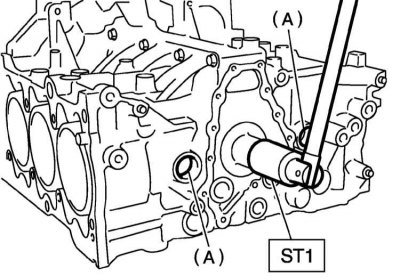

8. С помощью специального ключа (ST 18252AA000) проверните коленчатый вал таким образом, чтобы верхние головки шатунов 3-го и 4-го цилиндров а совместились с сервисными отверстиями.
9. Смажьте двигательным маслом поверхности поршней и цилиндров, расположите поршни маркировкой вперед по двигателю, затем с помощью специальной обжимной оправки ST 18254AA000 введите их в цилиндры.
10. При помощи предварительно смазанного двигательным маслом специального инструмента ST 18253AA000 заправьте через сервисные отверстия поршневые пальцы, затем установите НОВЫЕ пружинные стопорные кольца.
11. Действуя в алогичной манере, установите оставшиеся поршни.
12. Установите пробки и крышку сервисных отверстий.

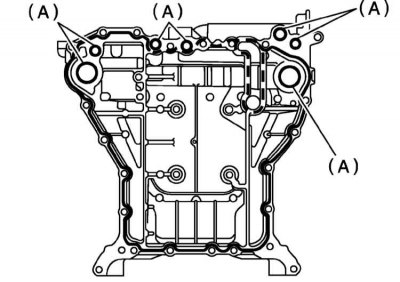

A - Уплотнительное кольцо
13. Нанесите герметик на сопрягаемую поверхность верхней секции поддона картера (с внутренней стороны болтовых отверстий) и установите уплотнительные кольца.

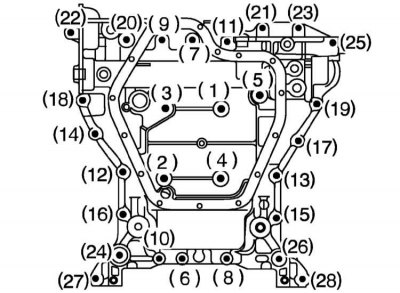

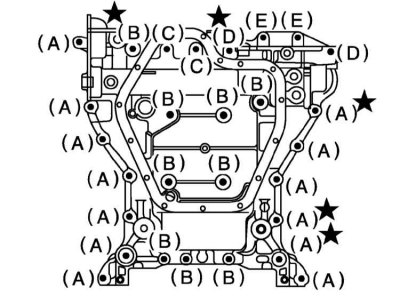

14. Вверните болты крепления верхней секции поддона картера и, действуя строго в определенном порядке, затяните их, сначала временно, затем с требуемым усилием (18 Нм).
- А: 8 х 40
- В: 8 х 65
- С: 8 х 85
- D: 8 х 130
- Е: 8 х 20
15. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов (см. Раздел Разборка блока цилиндров).
