Снятие
1. Поддомкратьте задок автомобиля и установите его на подпорки. Снимите задние колеса.
2. Снимите переднюю растяжку подрамника (см. Раздел Снятие и установка передних растяжек заднего подрамника).
3. Снимите подшипниковую сборку (см. Главу Сцепление).
(Материал опубликован ранее на: autoinstruction.ru)

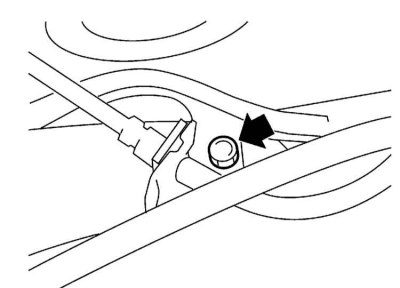

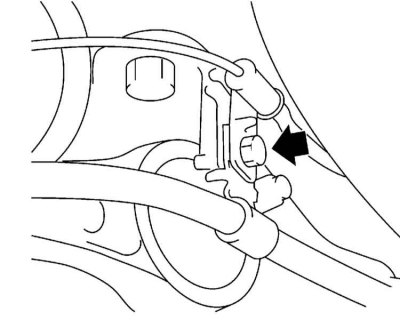

4. Выверните болты крепления к рычагу опорных кронштейнов троса привода стояночного тормоза, тормозного шланга и жгута электропроводки колесного датчика ABS.

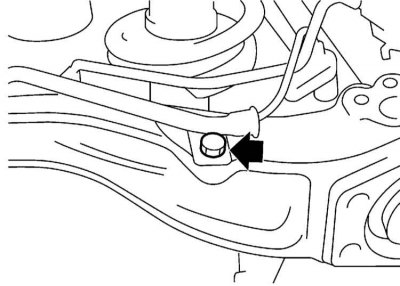

5. Снимите щит тормозного механизма и подвяжите его к элементу подвески.
6. Отдайте гайку крепления к продольному рычагу стойки стабилизатора поперечной устойчивости.

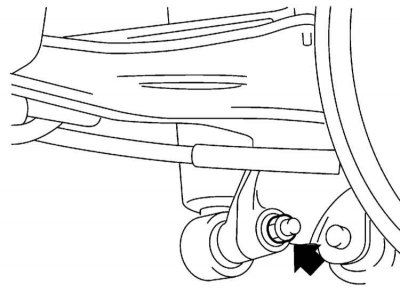

7. Отдайте гайку болта крепления к рычагу нижней опоры амортизатора.

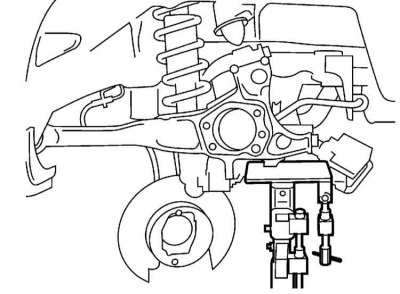

8. Подоприте выровненный горизонтально продольный рычаг подвески трансмиссионным домкратом.

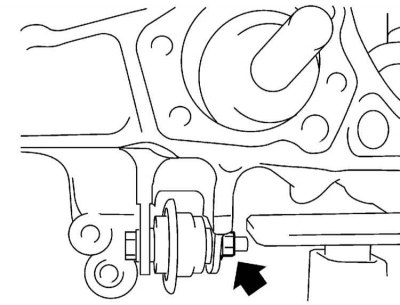

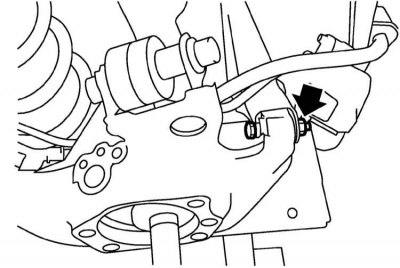

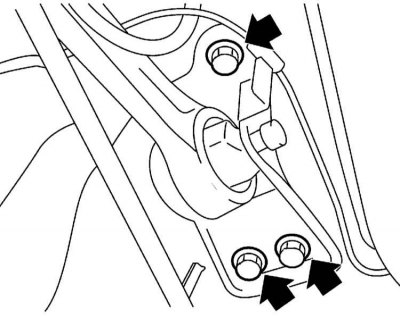

9. Выверните болты крепления продольного рычага к днищу автомобиля.
10. Отпустите гайки осевых болтов крепления к продольному рычагу поперечных рычагов подвески.

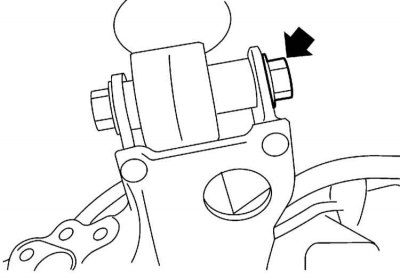

11. Отпустите гайку осевого болта крепления верхнего поперечного рычага подвески к продольному рычагу.
12. Извлеките осевые болты и снимите продольный рычаг задней подвески.
13. Проверьте рычаг на наличие деформаций и прочих механических повреждений, оцените состояние резинометаллических втулок. В случае необходимости замените дефектные компоненты (см. ниже), либо рычаг в сборе.
Разборка
Передняя втулка

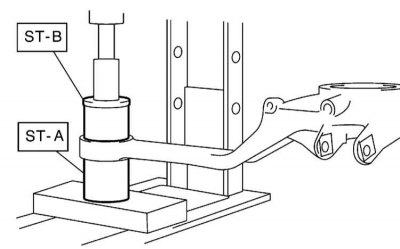

Установите оправку А из комплекта ST 20099АЕ020 на станину пресса стороной с большим внутренним диаметром вверх. Уложите передний конец продольного рычага подвески с выступающей из него втулкой на оправку А, сверху установите оправку В и сожмите образовавшуюся конструкцию прессом. Отпустив пресс, извлеките выжатую из рычага переднюю втулку из оправки А.
Задняя втулка

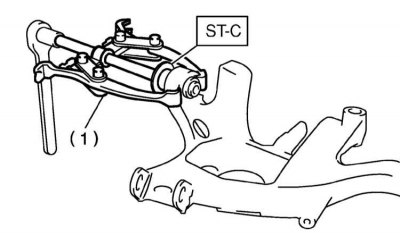

При помощи оправки С из комплекта ST 20099АЕ040 и стандартного съемника подшипников выжмите из сборки продольного рычага заднюю втулку.
Сборка
Передняя втулка
Установите оправку А из комплекта ST 20099АЕ020 на станину пресса стороной с меньшим внутренним диаметром вверх. Уложите на оправку передний конец продольного рычага подвески (наружной стороной вниз). Заправьте в рычаг новую втулку, сверху установите оправку В и сожмите образовавшуюся конструкцию прессом, запрессовывая втулку в рычаг.

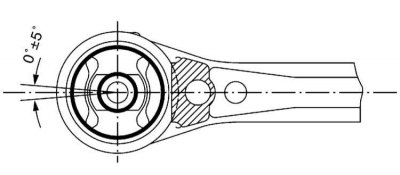

Примечание. При установке втулки проследите, чтобы она оказалась развернутой нанесенной краской маркировкой вверх и в правильном направлении относительно рычага.
Задняя втулка

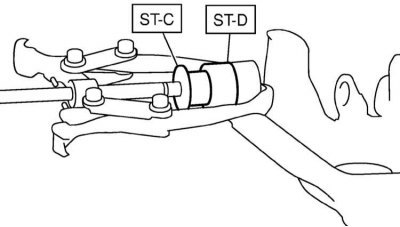

Запрессовывание задней втулки в продольный рычаг осуществляется при помощи стандартного съемника для подшипников и оправок С и D из комплекта ST 20099АЕ040, - втулка предварительно заправляется в оправку D.
Установка
1. Подоприте продольный рычаг трансмиссионным домкратом и заведите его на свое штатное место.
2. Установите осевые болты крепления к продольному рычагу поперечных рычагов и временно затяните их гайки.
3. Установите ступичную подшипниковую сборку (см. Главу Сцепление).
4. Закрепите на продольном рычаге опорные кронштейны тормозной трубки, шланга и электропроводки колесного датчика ABS.

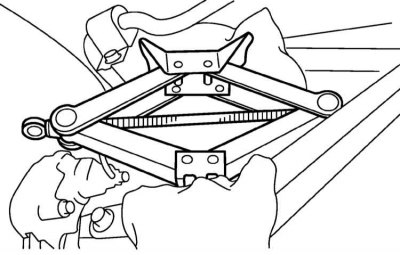

5. Перевернув, заведите штатный автомобильный домкрат между задним поперечным рычагом подвески и подрамником и отрегулируйте его таким образом, чтобы отверстия в нижней опоре заднего амортизатора совместились с ответными отверстиями в поперечном рычаге.
Примечание. Во избежание повреждения подрамника подложите под головку домкрата ветошь.
6. Трансмиссионным домкратом выровняйте продольный рычаг горизонтально и затяните с требуемым усилием гайки осевых болтов поперечных рычагов, а также болты крепления амортизатора и собственно продольного рычага.
7. Установите на место переднюю растяжку подрамника.
8. В заключение отгоните автомобиль на станцию техобслуживания для проверки и регулировки углов установки задних колес.
