Расположение контактов на электрическом разъеме выключателя блокировки стартера и света заднего хода на ранних моделях

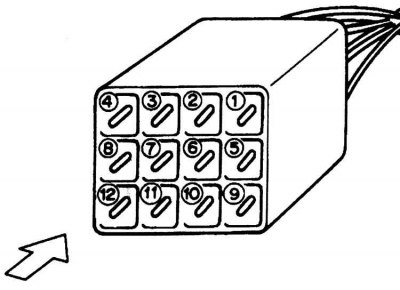

Расположение контактов электрического разъема выключателя блокировки стартера и света заднего хода на поздних моделях

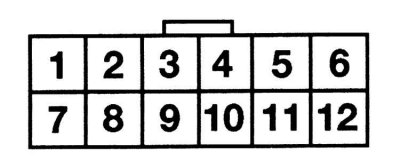

Состояние контактов выключателя блокировки стартера и света заднего хода в зависимости от положения рычага выбора передач
Проверка
Проверьте, что запуск двигателя возможен только в положении PARK или NEUTRAL рычага выбора передач и что фонари заднего хода включаются только при включении задней передачи.
Регулировка
1. Поднимите автомобиль и зафиксируйте на подставках.

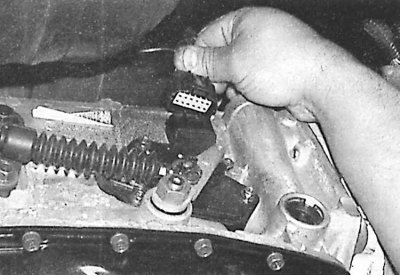

2. Отсоедините электрический разъем от выключателя.

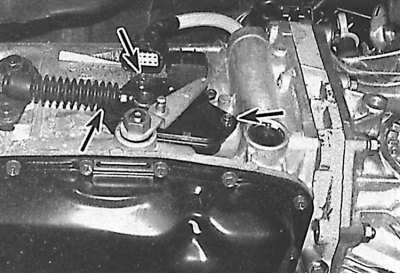

3. Ослабьте болты крепления выключателя блокировки стартера и света заднего хода (указаны стрелками).
4. Подсоедините омметр к соответствующим контактам электрического разъема выключателя и переместите выключатель в такое положение, когда произойдет размыкание контактов выключателя блокировки стартера (см. рис. Расположение контактов на электрическом разъеме выключателя блокировки стартера и света заднего хода на ранних моделях, рис. Расположение контактов электрического разъема выключателя блокировки стартера и света заднего хода на поздних моделях, рис. Состояние контактов выключателя блокировки стартера и света заднего хода в зависимости от положения рычага выбора передач).
5. Затяните болты крепления выключателя.
Замена
1. Поднимите автомобиль и зафиксируйте на подставках.
(Смотрите источник на портале autoinstruction.ru)
2. Отсоедините электрический разъем от выключателя.
3. Отсоедините трос выбора передач от рычага на коробке передач.

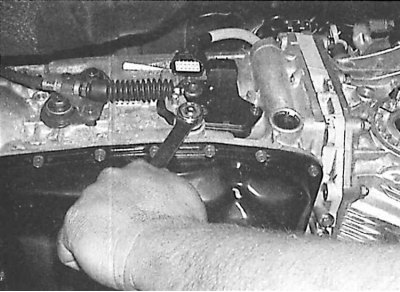

4. Отвинтите гайку, крепящую рычаг выбора передач к валу на коробке передач.
5. Снимите рычаг с вала.
6. Отвинтите болты и снимите выключатель блокировки стартера и света заднего хода.
7. Установка производится в последовательности, обратной снятию.
