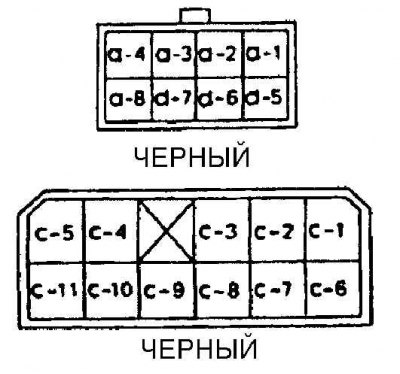

Расположение контактов на разъеме многофункционального переключателя света фар и поворотов

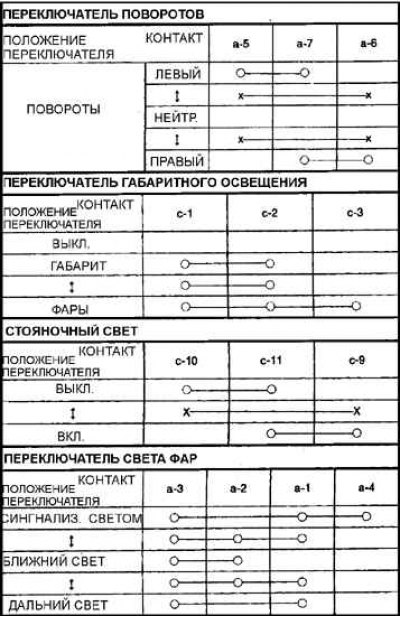

Переключатель света фар и поворотов и состояние контактов на разъеме при различных положениях переключателя

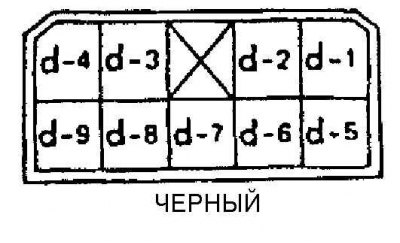

Расположение контактов на электрическом разъеме многофункционального переключателя стеклоочистителя

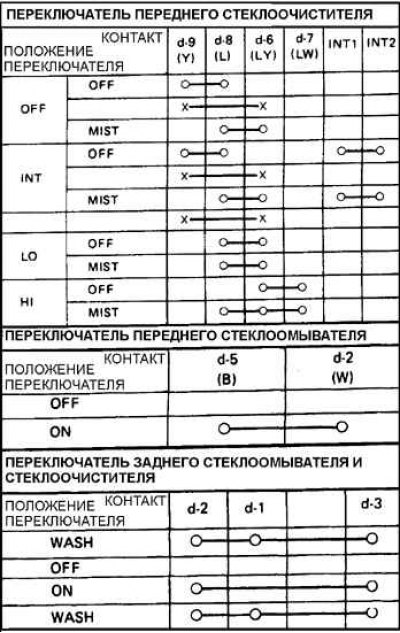

Состояние контактов на разъеме при различных положениях многофункционального переключателя омывателя и очистителя ветрового стекла
Проверка
1. Снимите провод массы с аккумулятора.
2. Снимите нижний кожух рулевой колонки.
3. Для доступа к электрическому разъему многофункционального переключателя отвинтите винты и снимите стальную пластину с нижней части рулевой колонки.

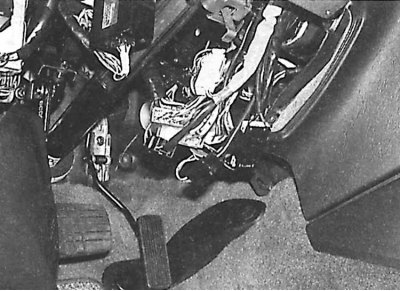

4. Отсоедините электрические разъемы многофункциональных переключателей.
5. Используя омметр, проверьте сопротивление между контактами разъема в зависимости от положения переключателя (см. рис. Расположение контактов на разъеме многофункционального переключателя света фар и поворотов, Переключатель света фар и поворотов и состояние контактов на разъеме при различных положениях переключателя, Расположение контактов на электрическом разъеме многофункционального переключателя стеклоочистителя, Состояние контактов на разъеме при различных положениях многофункционального переключателя омывателя и очистителя ветрового стекла).
Замена
1. Снимите рулевое колесо.
2. Снимите верхний и нижний кожух рулевой колонки.

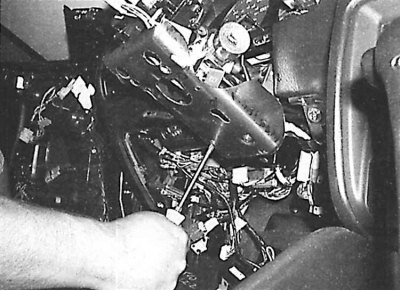

3. Снимите стальную защитную пластину с нижней части рулевой колонки.
4. Отсоедините электрические разъемы переключателей.

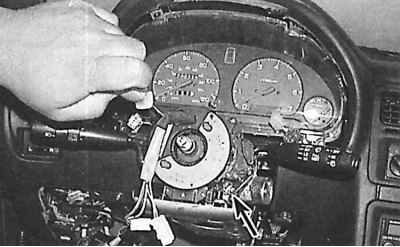

5. Отвинтите винты и снимите блок переключателей с рулевой колонки.

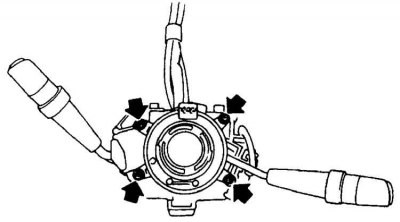

6. Отвинтите 4 винта и снимите с блока переключателей кольцо скольжения.
(Источник доступен на веб-сайте AutoInstruction.ru)

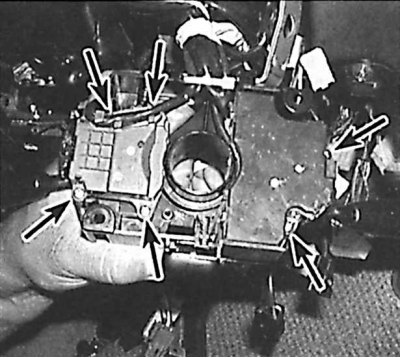

7. Отвинтите винты и снимите переключатель света фар и поворотов или переключатель очистителя и омывателя ветрового стекла.
8. Установка производится в последовательности, обратной снятию.
