Модели с 1990 по 1994 год
Переключатель регулировки положения зеркала

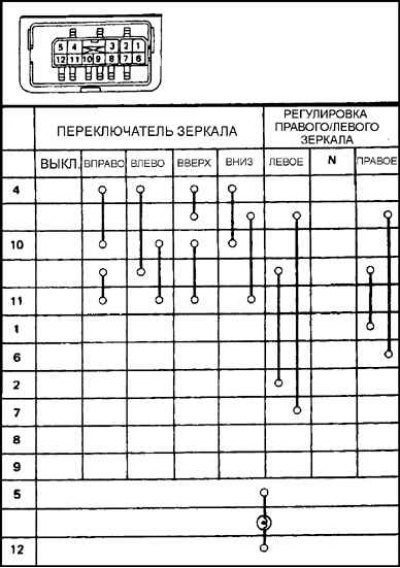

Расположение контактов на разъеме выключателя регулировки положения зеркала и состояние контактов на разъеме при различных положениях переключателя

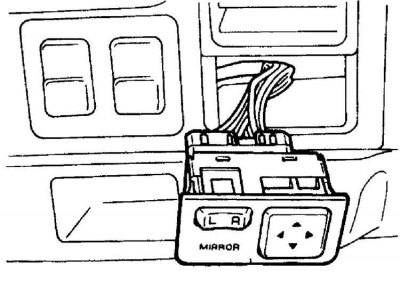

1. Используя лезвие тонкой отвертки, извлеките переключатель из гнезда в панели приборов.
2. Отсоедините электрический разъем с обратной стороны выключателя.
3. Используя омметр, проверьте состояние контактов выключателя регулировки положения зеркала в зависимости от положения выключателя (см. рис. Расположение контактов на разъеме выключателя регулировки положения зеркала и состояние контактов на разъеме при различных положениях переключателя).
4. Подсоедините к выключателю электрический разъем и вставьте выключатель в гнездо панели приборов до его четкой фиксации.
Выключатель аварийной световой сигнализации
Расположение контактов на разъеме выключателя световой аварийной сигнализации и состояние контактов на разъеме при различных положениях выключателя
1. Снимите декоративную накладку комбинации приборов.
2. Отвинтите винты и снимите выключатель с декоративной накладки комбинации приборов.
3. Используя омметр, проверьте состояние контактов выключателя световой аварийной сигнализации в зависимости от положения выключателя (см. рис. Расположение контактов на разъеме выключателя световой аварийной сигнализации и состояние контактов на разъеме при различных положениях выключателя).
4. Установите выключатель на декоративную накладку комбинации приборов, закрепите винтами, подсоедините электрический разъем, и установите декоративную накладку комбинации приборов.
Выключатель заднего противотуманного фонаря
Расположение контактов электрического разъема и состояние контактов на разъеме при различных положениях выключателя
1. Используя лезвие тонкой отвертки, извлеките выключатель из гнезда в панели приборов.
2. Отсоедините от выключателя электрический разъем.
3. Используя омметр, проверьте состояние контактов выключателя заднего противотуманного фонаря в зависимости от положения выключателя (см. рис. Расположение контактов электрического разъема и состояние контактов на разъеме при различных положениях выключателя).
4. Подсоедините к выключателю электрический разъем, и установите выключатель в гнездо панели приборов до четкой фиксации выключателя.
Модели с 1995 года
Выключатель регулировки положения зеркала
Расположение контактов на электрическом разъеме и состояние контактов на разъеме при различных положениях выключателя регулировки положения зеркала
1. Используя лезвие тонкой отвертки, извлеките выключатель из панели приборов.
2. Отсоедините от выключателя электрический разъем.
3. Используя омметр, проверьте состояние контактов на выключателе регулировки положения зеркала в зависимости от положения выключателя (см. рис. Расположение контактов на электрическом разъеме и состояние контактов на разъеме при различных положениях выключателя регулировки положения зеркала).
4. Подсоедините к выключателю электрический разъем, и установите выключатель в гнездо панели приборов до четкой его фиксации.
Выключатель аварийной световой сигнализации

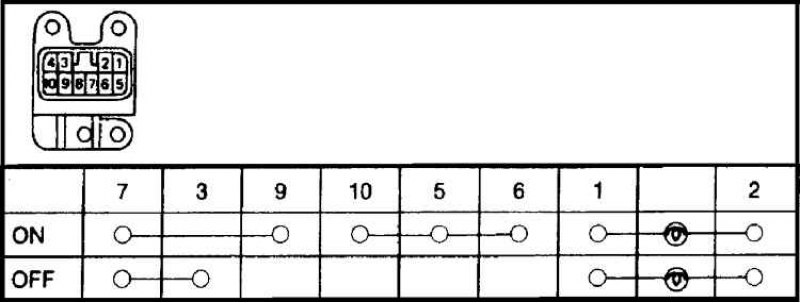

Расположение контактов электрического разъема выключателя аварийной световой сигнализации и состояние контактов на разъеме при различных положениях выключателя
1. Снимите верхнюю центральную отделку панели приборов.

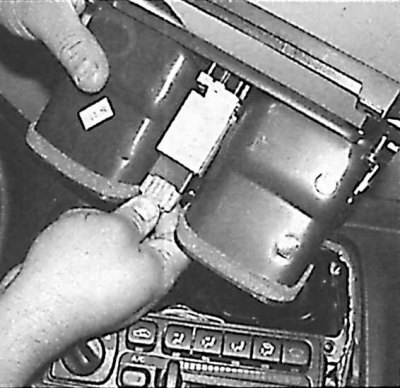

2. Отсоедините от выключателя электрический разъем, отвинтите винты крепления и снимите выключатель с верхней центральной отделки панели приборов.
3. Используя омметр, проверьте состояние контактов выключателя в зависимости от положения выключателя (см. рис. Расположение контактов электрического разъема выключателя аварийной световой сигнализации и состояние контактов на разъеме при различных положениях выключателя).
4. Установите выключатель на место, закрепите винтами, подсоедините электрический разъем, и установите верхнюю центральную отделку панели приборов.
Выключатели заднего противотуманного фонаря системы круиз-контроля и противотуманной фары

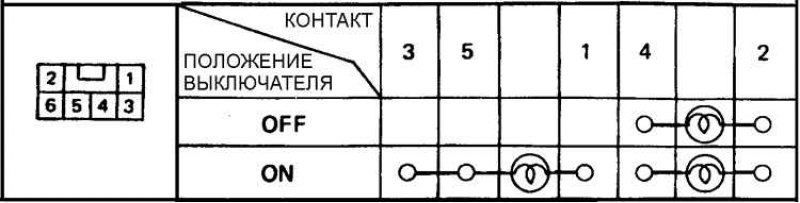

Расположение контактов электрического разъема выключателя заднего противотуманного фонаря и состояние контактов на разъеме при различных положениях выключателя
Расположение контактов на разъеме выключателя системы круиз-контроля и состояние контактов на разъеме при различных положениях выключателя
Расположение контактов электрического разъема выключателя передней противотуманной фары и состояние контактов на разъеме при различных положениях выключателя
1. Снимите декоративную накладку комбинации приборов.
2. Извлеките соответствующий выключатель из декоративной накладки комбинации приборов.
3. Используя омметр, проверьте состояние контактов выключателя в зависимости от положения соответствующего выключателя (см. рис. Расположение контактов электрического разъема выключателя заднего противотуманного фонаря и состояние контактов на разъеме при различных положениях выключателя, Расположение контактов на разъеме выключателя системы круиз-контроля и состояние контактов на разъеме при различных положениях выключателя, Расположение контактов электрического разъема выключателя передней противотуманной фары и состояние контактов на разъеме при различных положениях выключателя).
4. Установите соответствующий выключатель в декоративную накладку комбинации приборов, подсоедините электрический разъем, и установите декоративную накладку комбинации приборов.
