Задний тормозной узел с тормозным барабаном
1 – пылезащитный колпачок; 2 – штуцер прокачки; 3 – пылезащитный чехол; 4 – поршень; 5 – уплотнительное кольцо; 6 – пружина; 7 – корпус рабочего тормозного цилиндра; 8 – фиксирующий штифт; 9 – пробка смотрового отверстия; 10 – тормозной щит; 11 – верхняя возвратная пружина; 12 – скоба; 13 – шайба; 14 – рычаг ручного тормоза; 15 – задняя тормозная колодка; 16 – передняя тормозная колодка; 17 – пружина; 18 – тарелка пружины; 19 – накладка рычага; 20 – регулировочная планка; 21 – нижняя возвратная пружина; 22 – пружина регулятора; 23 – тормозной барабан; 24 – пробка
Внимание! Обязательно производите замену всех колодок на одной оси автомобиля, даже, если границы износа достигла одно колодка. Если колодки будут устанавливаться повторно, перед снятием их необходимо промаркировать.
Предупреждение! При работе тормозных колодок образуется тормозная пыль, которая содержит асбест, вредный для здоровья. Поэтому при очистке суппорта не пользуйтесь сжатым воздухом и не вдыхайте пыль.
1. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее заднее колесо.
2. Отпустите ручной тормоз.
3. Снимите тормозной барабан.
4. Если тормозной барабан не снимается со ступицы, проверьте, что стояночный тормоз полностью отпущен.
5. Если тормозной барабан все еще не снимается со ступицы, необходимо отвести от него тормозные колодки. Это может быть выполнено после снятия пробки с тормозного щита.

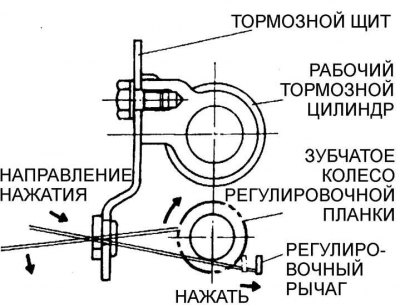

6. Используя узкую отвертку через отверстие в тормозном щите, переместите рычаг от зубчатого колеса регулировочной планки и второй отверткой, вращая зубчатое колесо, отведите тормозные колодки от тормозного барабана.
7. Используя специальную жидкость, очистите задний тормозной узел.
8. Используя плоскогубцы, снимите тарелку пружины фиксации тормозной колодки, нажимая тарелку и поворачивая на 90°.
9. Снимите пружину и извлеките штифт фиксации.
10. Снимите нижнюю возвратную пружину с тормозных колодок.
11. Снимите переднюю и заднюю тормозные колодки и регулировочную планку.
12. Отсоедините трос ручного тормоза от рычага на задней тормозной колодке.
13. Не снимайте одновременно тормозные колодки левого и правого заднего колеса, чтобы не перепутать детали тормозных колодок.
14. Разберите и очистите регулировочную планку.
15. Проверьте состояние возвратных пружин и при необходимости замените их.
16. Проверьте состояние рабочего тормозного цилиндра и при необходимости замените его.

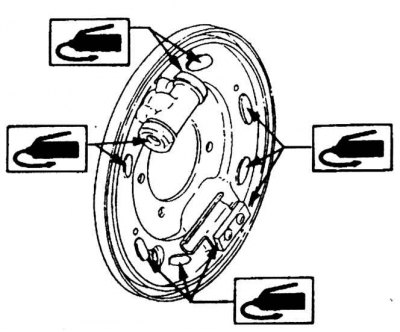

17. Нанесите тонкий слой высокотемпературной смазки на места контакта тормозных колодок и тормозного щита.
18. Установите регулировочную планку в пазы тормозных колодок и установите верхнюю возвратную пружину.
19. Установите тормозные колодки на тормозной щит. При этом верхние концы тормозных колодок должны быть правильно установлены в поршне рабочего тормозного цилиндра.
20. Установите нижнюю возвратную пружину тормозных колодок.
21. Для фиксации колодок пропустите через тормозную колодку штифт, установите пружину и закрепите пружину тарелкой, нажимая тарелку и поворачивая ее на 90°.
Материал скопирован с онлайн-ресурса Autoinstruction
22. Установите тормозной барабан.
23. Отрегулируйте зазор между тормозными колодками и тормозным барабаном, для чего заверните колесо регулировочной планки до упора, а затем незначительно отпустите его назад.
24. При этом тормозной барабан должен вращаться свободно. Если тормозной барабан все еще удерживается тормозными колодками, еще немножко отвинтите назад колесо регулировочной планки.
25. Произведите замену тормозных колодок на втором заднем колесе.
