Снятие
Примечание.
- Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
- Наконечник -Т10370-.
- Монтажный инструмент -Т10118-.
1. Снять нижнюю защиту моторного отсека.
2. Выкрутить винты крепления (4), переместить насос 2 системы охлаждения двигателя -V178- (3) с подсоединенными шлангами в правую сторону, как показано на рисунке ниже.

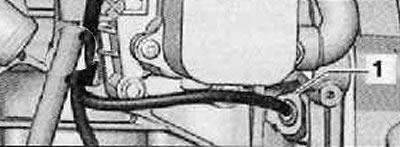

3. Отсоединить разъем жгута электропроводки (1) от датчика частоты вращения вала двигателя -G28- монтажным инструментом -Т10118- как показано на рисунке ниже. Отложить электропровод в сторону.
Примечание. Для расфиксирования разъема жгута электропроводки без монтажного инструмента -Т10118- необходимо нажать отверткой на кнопку разблокировки на штекерном соединителе и одновременно отцепить кнопку разблокировки тонким проволочным крючком.
[Текст предоставил этот ресурс: autoinstruction.ru]
4. Выкрутить крепежный винт (стрелка) датчика частоты вращения вала двигателя -G28-, извлечь датчик, как показано на рисунке ниже.
Установка
1. Установка производится в последовательности обратной снятию.
