Указания по установке
Затянуть гайки и болты крепления в четыре подхода, с моментом затяжки, приведенном в таблице ниже.
 |
 |
Снятие

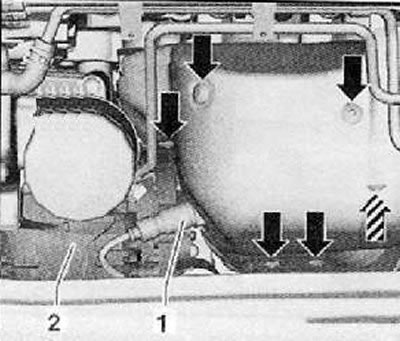

1. Выкрутить и извлечь, показанный на рисунке ниже, лямбда-зонд в сборе -G39- (1).
2. Выкрутить верхний винт крепления генератора переменного тока (2), отвести генератор по направлению вниз, как показано на рисунке ниже.
3. Выкрутить винты крепления (стрелки), снять термоизоляционное покрытие с турбонагнетателя, как показано на рисунке ниже.

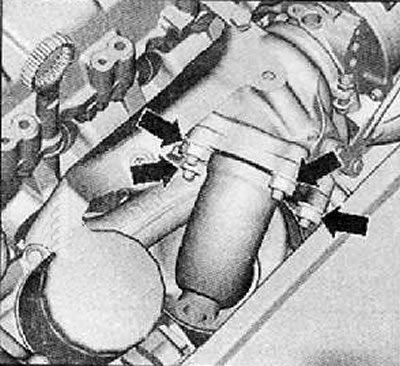

4. Отвернуть гайки крепления на корпусе турбонагнетателя (стрелки), как показано на рисунке ниже.
5. Снять нижнее защитное покрытие моторного отсека.
6. Отсоединить разъем жгута электропроводки (1), выкрутить и извлечь задний лямбда-зонд каталитического нейтрализатора отработавших газов -G130-, как показано на рисунке ниже.
7. Отпустить гайки крепления (стрелки) на передней прижимной скобе, сдвинуть скобу на среднюю часть выпускного трубопровода.
Примечание.
- Нельзя, чтобы соединительный элемент в передней части выпускного трубопровода располагался под углом, превышающим 10° — опасность повреждения.
- Не сгибать соединительный элемент чрезмерно.
- Не повредить проволочную сетку соединительного элемента.
- Соединительный элемент следует защитить от чрезмерного натягивания транспортным устройством (Т10403).

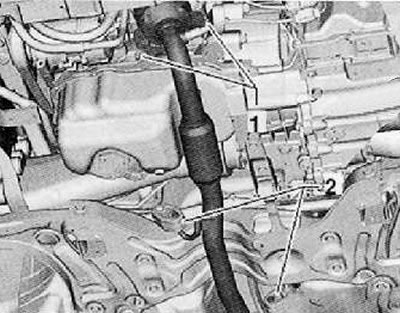

8. Выкрутить винты крепления (1) держателя катализатора отработавших газов, как показано на рисунке ниже.
9. Отсоединить выпускной трубопровод от подвесных кронштейнов (2) и удалить по направлению вниз.
Установка
1. Установка производится в последовательности обратной снятию.
