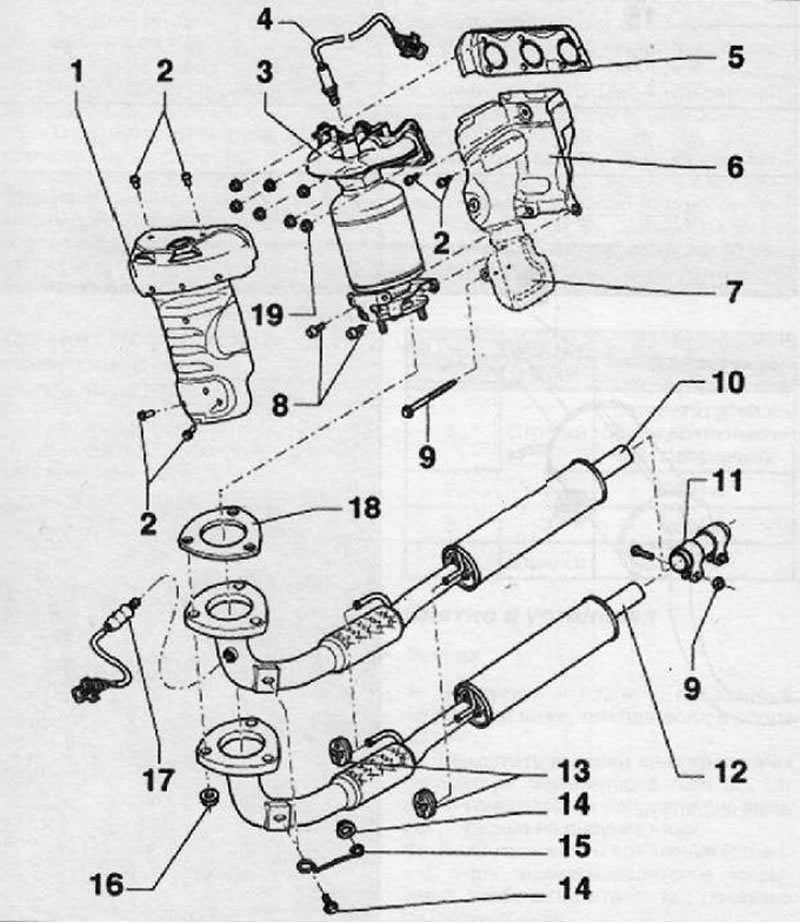

1. Термоизоляционное покрытие; 2. Болт крепления, момент затяжки 8 Нм; 3. Выпускной коллектор со встроенным каталитическим нейтрализатором ОГ; 4. Лямбда-зонд -G39-, момент затяжки при установке 50 Нм; 5. Уплотнительное кольцо (сальник); 6. Термоизоляционное покрытие - короткое; 7. Термоизоляционное покрытие - удлиненное; 8. Болт крепления, момент затяжки 22 Нм; 9. Болт крепления, момент затяжки при установке 23 Нм; 10. Передняя часть выпускного трубопровода; 11. Двойной хомут крепления; 12. Передняя часть выпускного трубопровода (для двигателей по норме предельных показателей выброса ОГ EU-2); 13. Пружинная подвеска; 14. Болт крепления, момент затяжки 20 Нм; 15. Опора; 16. Гайка крепления, момент затяжки 40 Нм; 17. Лямбда-зонд позади катализатора ОГ -G130-, момент затяжки при установке 50 Нм; 18. Уплотнительное кольцо (сальник); 19. Гайка крепления, момент затяжки при установке 26 Нм
1. Термоизоляционное покрытие; 2. Болт крепления момент затяжки 8 Нм; 3. Выпускной коллектор со встроенным каталитическим нейтрализатором ОГ; 4. Лямбда-зонд -G39-, момент затяжки при установке 50 Нм; 5. Уплотнительное кольцо (сальник); 6. Термоизоляционное покрытие - короткое; 7. Термоизоляционное покрытие - удлиненное; 8. Болт крепления, момент затяжки 22 Нм; 9. Болт крепления, момент затяжки при установке - 23 Нм; 10. Передняя часть выпускного трубопровода; 11. Двойной хомут крепления; 12. Передняя часть выпускного трубопровода (для двигателей по норме предельных показателей выброса ОГ EU-2); 13. Пружинная подвеска; 14. Болт крепления, момент затяжки 20 Нм; 15. Опора; 16. Гайка крепления, момент затяжки 40 Нм; 17. Лямбда-зонд позади катализатора ОГ -G130-, момент затяжки при установке 50 Нм; 18. Уплотнительное кольцо (сальник); 19. Гайка крепления, момент затяжки при установке 26 Нм
