Снятие
1. Выключить зажигание и все электрические потребители и извлечь ключ из замка зажигания.
2. Снять дроссельную заслонку в сборе (см. соответствующий раздел в данной главе).
3. Отсоединить топливоподающую линию (2) (надавить на стопорное кольцо вверх). Собрать вытекающее из трубок топливо.
4. Подставить под двигатель специальную емкость для сбора горючесмазочных материалов.
5. Отпустить хомуты крепления и отсоединить водяные шланги (1) и (2) системы охлаждения двигателя от промежуточного охладителя наддувочного воздуха, как показано на рисунке ниже.
6. Отсоединить разъем жгута электропроводки от датчика абсолютного давления воздуха во впускном коллекторе (3), как показан на рисунке ниже.
7. Высвободить электромагнитный клапан (1) активации фильтра (2) и отложить его в сторону. Не отсоединять от электромагнитного клапана шланги.

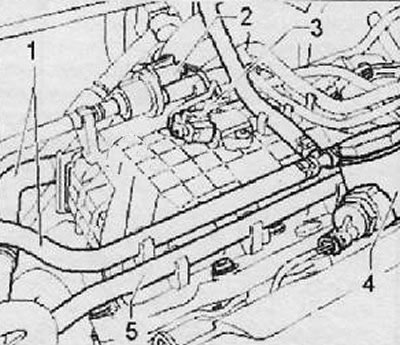

8. Отсоединить шланги (1) и (5) от нагнетательного шланга, как показано на рисунке ниже.

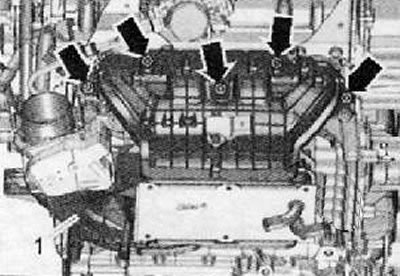

9. Выкрутить, показанные на рисунке ниже, болты крепления и снять впускной коллектор в сборе с головки блока цилиндров.
Установка
1. Установка производится в последовательности обратной снятию.
