Примечание.
- Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства.
- Приспособление для прижатия педали напр. -V.A.G 1869/2-.
Снятие
Примечание. Этот рабочий метод распространяется только на замену или же на последующие ремонтные работы на суппорте дискового колесного тормозного механизма.
1. Снять колеса.
2. Разъединить штекерный соединитель индикатора предельно допустимого износа тормозных накладок.
3. Насунув трубку для удаления воздуха сосуда для удаления воздуха на воздуховыпускной клапан суппорта дискового колесного тормозного механизма, открыть воздуховыпускной клапан.
4. Установить приспособление для прижатия педали, напр. -V.A.G 1869/2-.
5. Закрыв воздуховыпускной клапан, удалить сосуд для удаления воздуха.
6. Отвинтить тормозной шланг.
7. Снять оба колпачка с корпусов суппорта дискового колесного тормозного механизма.
8. Освободив обе направляющие цапфы, извлечь их из суппорта дискового колесного тормозного механизма.
9. Удалить суппорт дискового колесного тормозного механизма с опоры суппорта суппорта дискового колесного тормозного механизма.
10. Извлечь фрикционные накладки из суппорта дискового колесного тормозного механизма.
Установка
Примечание. Поршень вдавлен назад.
1. Установить внутреннюю фрикционную накладку (сторона поршня) -1- и внешнюю фрикционную накладку -2- пружинкой в суппорт дискового колесного тормозного механизма.
Внутренняя фрикционная накладка (сторона поршня) с большим зажимом с тремя лапками -1-.
Внешняя фрикционная накладка с малым зажимом с тремя лапками -2- (выкрашен черным цветом).

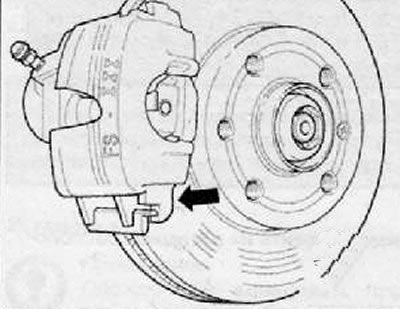

2. Надеть суппорт дискового колесного тормозного механизма с фрикционными накладками сначала на опору суппорта дискового колесного тормозного механизма внизу -стрелка-.
3. Привинтить суппорт дискового колесного тормозного механизма вместе с обеими направляющими цапфами на опору суппорта. Цапфа суппорта дискового колесного тормозного механизма должна находиться позади направляющей опоры суппорта дискового колесного тормозного механизма.
4. Надеть оба колпачка.
5. Навинтить тормозной шланг на суппорт дискового колесного тормозного механизма.
6. Извлечь приспособление для прижатия педали, напр. -V.A.G 1869/2-.
7. Соединить штекерные соединители индикатора предельно допустимого износа тормозных накладок.
8. Удалить воздух из тормозной системы.
9. Установить колеса.
Примечание.
- Крепко нажать в на месте стоящем автомобиле на педаль тормоза, чтобы фрикционные накладки попали в свое рабочее положение.
- Проверить уровень тормозной жидкости.

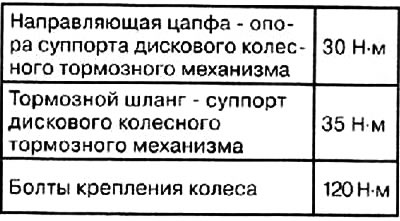

Моменты затяжки
