Снятие
1. Снять переднее сиденье в сборе (подробнее, см. соответствующий раздел в данной главе).
2. Выкрутить винт крепления (1), показанный на рисунке ниже Момент затяжки при установке винта крепления: 1 Нм.
3. Извлечь крышку (5) из рычага регулировки угла наклона спинки сиденья в сборе (6), как показано на рисунке ниже.
4. Снять рычаг регулировки угла наклона спинки сиденья в сборе (6), как показано на рисунке ниже.
Примечание. Рычаг регулировки угла наклона спинки сиденья не демонтируется с оси приводного механизма без повреждения.
5. Поднять ручку регулятора (2) и надавить на металлический язычок фиксирующего зажима (3) по направлению внутрь, используя подходящую отвертку, как показано на рисунке ниже. Опустить рычаг регулятора вниз (4).
Источник расположен на веб-ресурсе [Autoinstruction.ru]
Примечание. Для наглядности, зажим на рисунке ниже изображен в рас-фиксированном положении.
6. Снять фиксирующий зажим (3) с регулировочного рычага (4), как показано на рисунке ниже.
7. Раскрыть нижний фиксатор боковой крышки переднего сиденья (2). после чего надавить на опору.

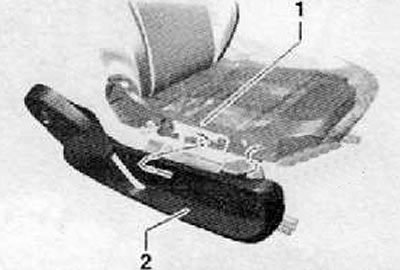

8. Отсоединить боковую крышку переднего сиденья (2) от каркаса сиденья (1), как показано на рисунке ниже.
Установка
Установка производится в последовательности обратной снятию.
Примечание. Перед установкой, проверить целостность всех элементов крепления. При необходимости заменить поврежденные элементы крепления новым.
