Снятие и установка панели облицовки задней стенки багажного отделения
Снятие
1. Удалить напольное покрытие в багажном отделении.

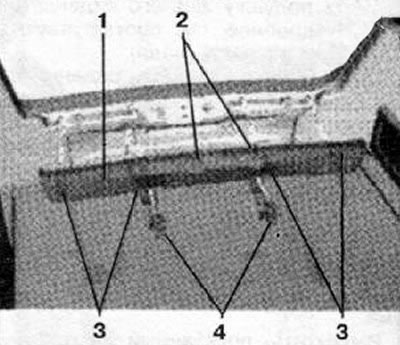

2. Извлечь заклепочного типа фиксаторы (4), показанные на рисунке ниже.
3. Не снимать крышки винтов крепления (2), показанные на рисунке ниже. Винты необходимы для крепления скоб замка двери багажного отделения.
4. Отсоединить фиксирующие зажимы (3), показанные на рисунке ниже.
5. Снять панель облицовку задней стенки багажного отделения (1), переместив ее по направлению вверх, отсоединяя от фиксаторов.
Установка
Установка производится в последовательности обратной снятию.
Снятие и установка верхней части боковой панели облицовки багажного отделения
Снятие
1. Снять напольное покрытие багажного отделения.
2. Снять верхнюю часть панели облицовки задней стойки кузова в сборе (подробнее, см. соответствующий раздел в данной главе).
3. Снять панель облицовки колесной арки внутри салона.

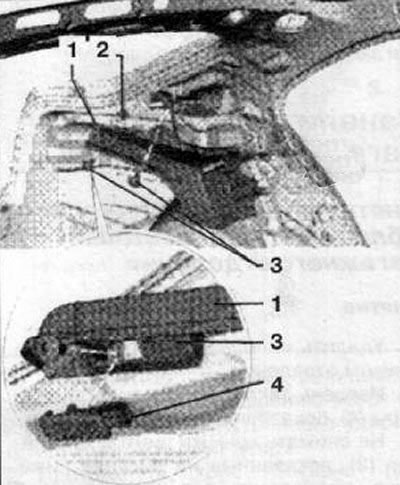

4. Извлечь лампу освещения багажного отделения (4), показанную на рисунке ниже
5. Выкрутить винты крепления (3), показанные на рисунке ниже.
6. Отсоединить панель облицовки от опор и снять с кузовной панели.
7. Протянуть ремень безопасности через отверстие в панели облицовки.
Установка
Установка производится в последовательности обратной снятию.
Снятие и установка боковой панели облицовки багажного отделения
Снятие
1. Снять панель облицовки задней стенки багажного отделения (подробнее, см. соответствующий раздел в данной главе).
2. Снять подушку заднего сиденья в сборе (подробнее, см. соответствующий раздел в данной главе).
3. Снять спинку заднего сиденья в сборе (подробнее, см. соответствующий раздел в данной главе).
Информация представлена на сайте: Autoinstruction
4. Снять верхнюю часть боковой панели облицовки багажного отделения (подробнее, см. соответствующий раздел в данной главе).

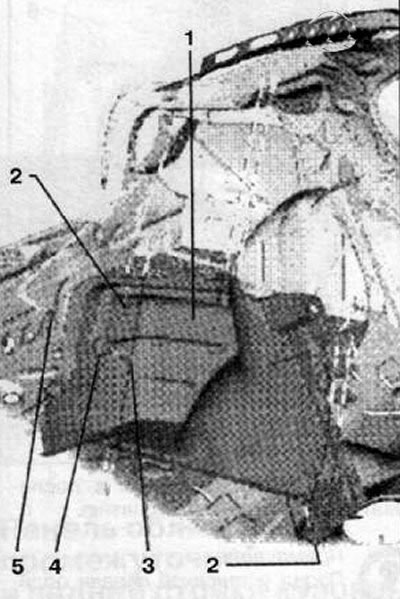

5. Отсоединить фиксирующие зажимы (2) от панели облицовки багажного отделения (1), как показано на рисунке ниже.
6. Выкрутить, показанный на рисунке ниже, винт крепления (3) монтажных крючков (4). Момент затяжки винта крепления при установке 1.2 Нм.
7. Отсоединить панель облицовки (1), перемещая ее в направлении передней части салона, от хомутов на каркасе спинки сиденья, как показано на рисунке ниже.
8. Отсоединить панель облицовки (1), перемещая ее внутрь — от опоры.
9. Извлечь панель облицовки в сборе (1) из багажного отделения.
10. Установить расширительную гайку (5) крепления, показанную на рисунке ниже.
Установка
Установка производится в последовательности обратной снятию.
Примечание. Перед установкой панели облицовки необходимо проверить все элементы крепления, и при необходимости заменить эти элементы новыми.
Снятие и установка боковой панели облицовки багажного отделения (Spaceback)
Снятие
1. Снять подушку заднего сиденья в сборе (подробнее, см. соответствующий раздел в данной главе).
2. Снять спинку заднего сиденья в сборе (подробнее, см. соответствующий раздел в данной главе).
3. Снять панель облицовки задней стенки багажного отделения (подробнее, см. соответствующий раздел в данной главе).
4. Извлечь зажим крепления (6), показанный на рисунке ниже.
5. Снять фиксирующие крючки (4) и (1), как показано на рисунке ниже.
6. Отсоединить от фиксирующих зажимов панель облицовки в сборе.
7. Отсоединить разъем жгута электропроводки от лампы освещения багажного отделения и от розетки на 12В (если автомобиль укомплектован).
8. Протянуть задний ремень безопасности через панель облицовки.
9. Снять панель облицовки и извлечь из салона.
Установка
Установка производится в последовательности обратной снятию.
1. Фиксирующие крючки; 2. Винт крепления, момент затяжки при установке 2.5 Нм; 3. Регулировочная гайка; 4. Фиксирующие крючки; 5. Винт крепления, момент затяжки при установке 1.2 Нм; 6. Зажим; 7. Боковая панель облицовки багажного отделения
