Снятие
Примечание.
- При разборке проверить техническое состояние набивки спинки сиденья.
- Ниже приведено описание снятия и установки элементов на примере левого переднего сиденья. Правое переднее сиденье разбирается и собирается аналогичным образом.
1. Снять переднее сиденье в сборе (подробнее, см. соответствующий раздел в данной главе).
2. Извлечь из спинки сиденья подголовник в сборе.
3. Снять пряжку переднего ремня безопасности (подробнее, см. соответствующий раздел в главе Пассивная безопасность).
4. Снять панель облицовки переднего сиденья со стороны тоннеля (подробнее, см. соответствующий раздел в данной главе).
5. Снять боковую крышку переднего сиденья со стороны дверного проема.
6. Отсоединить захваты покрытия спинки сиденья в нижней части.
[Исходник статьи на этом веб-сайте: Autoinstruction.ru]

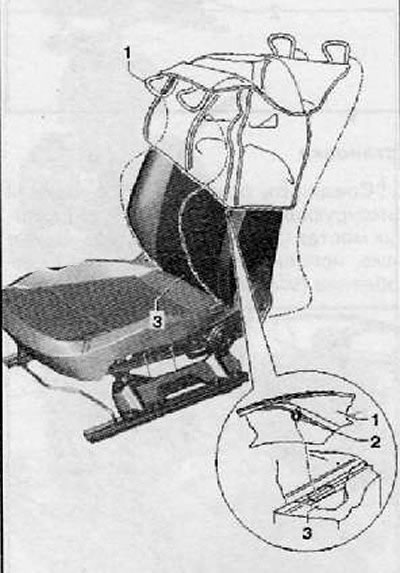

7. Скрутить покрытие спинки сиденья (1), предварительно извлекая из набивки спинки сиденья (3), как показано на рисунке ниже. Отсоединить покрытие спинки сиденья от всех элементов крепления (2).
8. Приподнять и скрутить покрытие с задней части спинки сиденья (2), извлекая его из набивки спинки сиденья (3), как показано на рисунке ниже. Отсоединить покрытие спинки сиденья от всех элементов крепления (зажимов) (1), показанных на рисунке ниже.
9. Скрутить покрытие спинки сиденья (2) с обеих сторон и извлечь обе направляющие подголовника переднего сиденья из спинки сиденья.

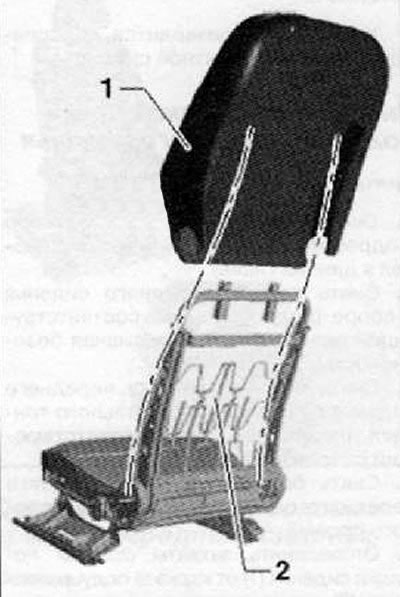

10. Потянуть спинку сиденья (1) вверх, чтобы снять с каркаса спинки сиденья (2), как показано на рисунке ниже.
Установка
1. Установить набивку спинки сиденья на каркас спинки сиденья.

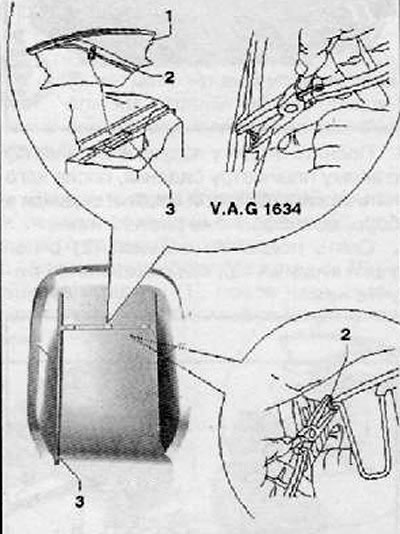

2. Подсоединить покрытие (I) с помощью новых элементов крепления (2) в указанных на рисунке ниже точках (3). используя при этом специальное приспособление (VAG 1634).
3. Далее установка производится в последовательности обратной снятию.
