Снятие
1. Снять панель облицовки передней двери в сборе (подробнее, см. соответствующий раздел в данной главе).
2. Снять стекло передней двери в сборе (подробнее, см. соответствующий раздел в данной главе).
3. Снять электромотор сервопривода стеклоподъемника (подробнее, см. соответствующий раздел в данной главе).

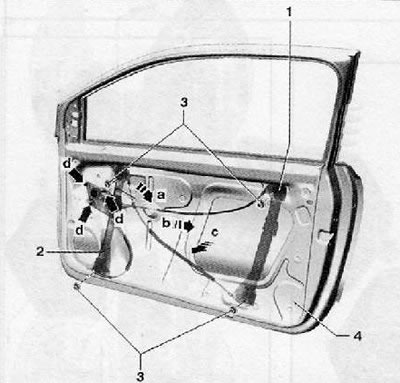

4. Отвернуть гайки крепления (3), показанные на рисунке ниже.
5. Отсоединить фиксаторы приводного барана (стрелка d), после чего вдавить его внутрь корпуса двери.
6. Переместить механизм стеклоподъемника внутрь корпуса двери (1), аккуратно проворачивая его в направлении стрелки «а», как показано на рисунке ниже.
7. Извлечь механизм стеклоподъемника через сервисные отверстия в двери (стрелка b) и (стрелка с), как показано на рисунке ниже.
Установка

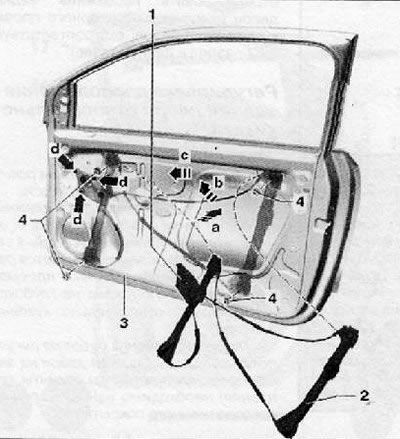

1. Установить механизм стеклоподъемника (2) через сервисное отверстие в двери (стрелка а), как показано на рисунке ниже.
Источник материала этот сайт (autoinstruction.ru)
2. Установить механизма стеклоподъемника внутри двери в его монтажное положение (стрелка b).
3. Установить шпильки механизма стеклоподъемника через корпус двери наружу (стрелка с), после чего установить и затянуть гайки крепления (4), как показано на рисунке ниже. Момент затяжки гаек крепления при установке 8 Нм.
4. Надавить на приводной барабан (1), чтобы зафиксировать его в зажимах (стрелка d), как показано на рисунке ниже.
