Снятие
1. Снять панель облицовки передней двери в сборе (подробнее, см. соответствующий раздел в данной главе).
2. Снять крышку передней двери (подробнее, см. соответствующий раздел в данной главе).

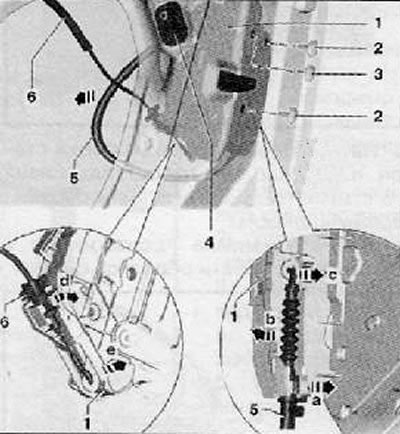

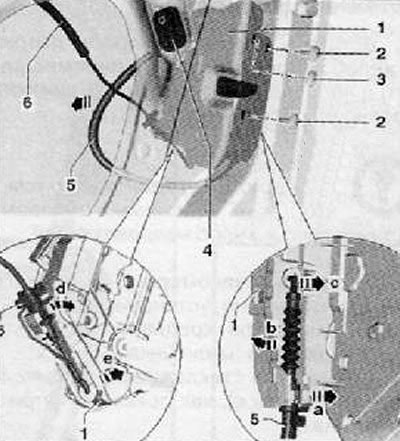

3. Извлечь из двери заглушку (3), показанную на рисунке ниже.
4. Отсоединить разъем жгута электропроводки (4), как показано на рисунке ниже.
5. Выкрутить болты крепления (2), показанные на рисунке ниже.
6. Извлечь замок запирания передней двери в сборе (1), как показано на рисунке ниже.
Примечание. В случае необходимости, отсоединить от замка трос Боудена.
7. Отсоединить трос Боудена от монтажного кронштейна. Для этого:
Согнуть, показанный на рисунке ниже, трос Боудена (5) на угол 45° и извлечь его из монтажного кронштейна (стрелка а), как показано на рисунке ниже.
Провернуть трос Боудена (стрелка b) пока он не высвободится из захвата на замке двери (1) (стрелка с), как показано на рисунке ниже.
8. Отсоединить трос Боудена от замка. Для этого:
Изогнуть трос Боудена (6) на угол 45° и извлечь его из кронштейна, как показано на рисунке ниже.
Провернуть трос Боудена (стрелка d) пока он не высвободится из захвата на замке двери (1) (стрелка е), как показано на рисунке ниже.
Установка
1. Установка производится в последовательности обратной снятию.
(Источник расположен на веб-ресурсе: www.autoinstruction.ru)
2. Затянуть винт крепления (2) с моментом затяжки 20 Нм.
Примечание. В обязательном порядке необходимо проверить функциональную проверку замка запирания двери, в противном случае, если тросы Боудена были подсоединены не надлежащим образом, дверь попросту не откроется.
