Примечание. При снятии уплотнителя стекла исключить его чрез мерный изгиб и скручивание.
Примечание. Убедиться, что наружное зеркало заднего вида и уплотнитель стекла двери демонтированы.

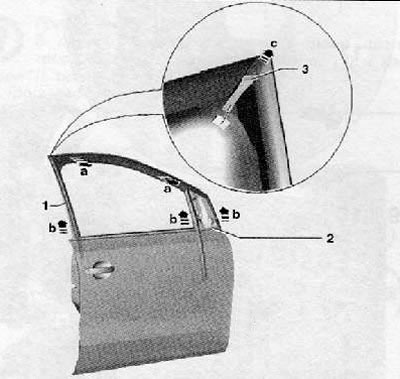

1. Извлечь фиксирующий зажим (3) в направлении стрелки «с», как показано на рисунке ниже.
2. Отсоединить уплотнитель направляющей стекла, начиная с внутренней стороны торца двери.
3. Отсоединить направляющую стекла двери (1) от корпуса двери и ее рамки (стрелки а), начиная с переднего торца двери (2) и продвигаясь в направлении задней части двери, как показано на рисунке ниже.
4. Отсоединить направляющую стекла двери (1) от опор (стрелки b), как показано на рисунке ниже.
Установка
Примечание. Перед установкой направляющей стекла двери, необходимо на уплотнительную поверхность нанести раствор мыльной воды, чтобы можно было точно отрегулировать расположение направляющей на рамке двери.

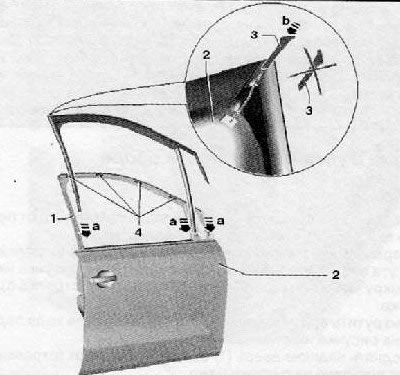

1. Наклеить на наружную поверхность рамки двери защитную клейкую ленту (4), как показано на рисунке ниже.
2. Установить направляющую стекла двери в опоры (стрелка а), как показано на рисунке ниже.
3. Надавить на направляющую равномерно по всей поверхности (2), как показано на рисунке ниже.
4. Надавить на уплотнительную поверхность направляющей стекла двери изнутри.
5. Установить стопорные зажимы (3), как показано на рисунке ниже (стрела b).
Примечание. Срез стопорного фиксатора должен быть направлен внутрь автомобиля, как показано на рисунке ниже.
