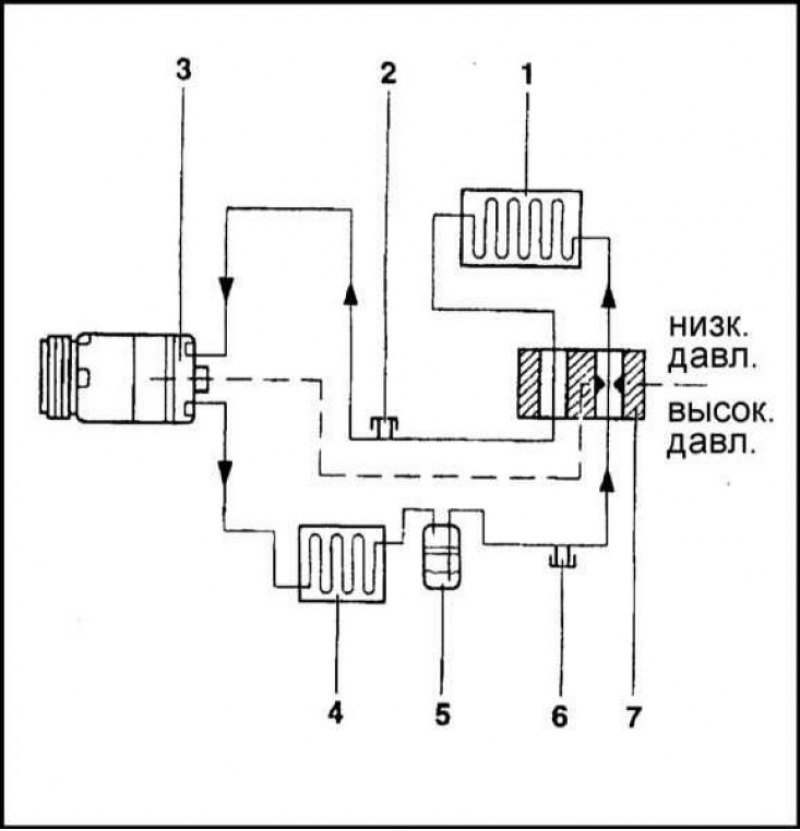

Схема соединения компонентов системы кондиционирования воздуха
1 - Испаритель; 2 - Нижний вентиль для заправки и опорожнения системы; 3 - Компрессор; 4 - Конденсатор; 5 - Термочувствительное реле; 6 - Верхний вентиль для заправки и опорожнения системы; 7 - Блок клапанов

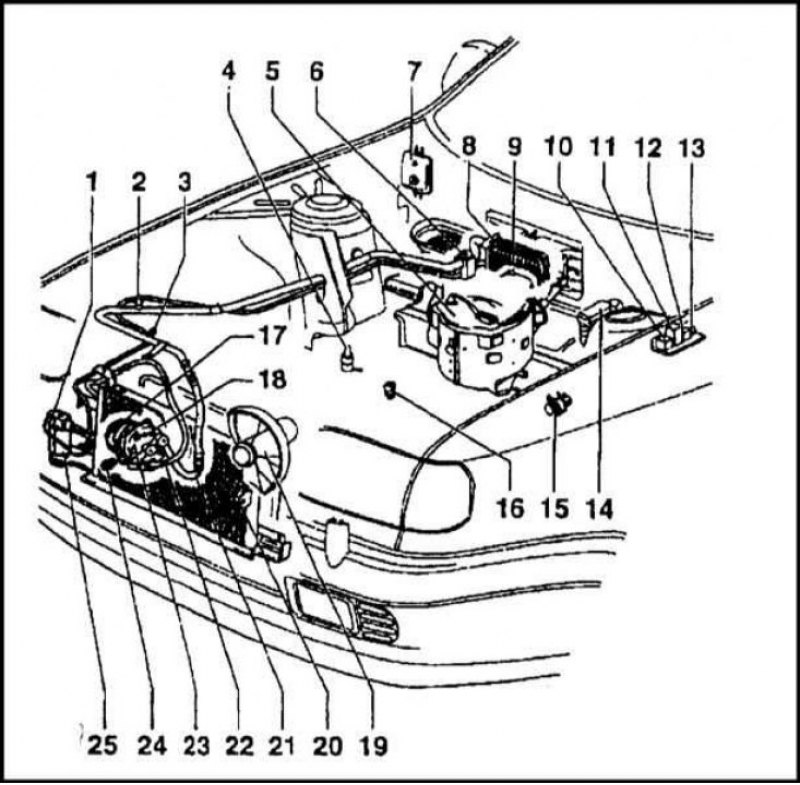

Схема расположения компонентов системы К/В на автомобиле
1 - Термочувствительный датчик-выключатель; 2 - Нижний вентиль; 3 - Верхний вентиль; 4 - Регулятор оборотов; 5 - Корпус испарителя; 6 - Блок клапанов; 7 - Электронный блок; 8 - Испаритель; 9 - Термочувствительное реле; 10 - Реле нагнетателя; 11 - Реле компрессора; 12 - Реле второго скоростного режима вентилятора; 13 - Предохранитель; 14 - ECU системы впрыска; 15 - Э/м клапан; 16 - Датчик температуры; 17 - Э/м муфта; 18 - Клапан сброса давления; 19 - Вентилятор; 20 - Конденсатор; 21 - Трубопровод; 22 - Трубопровод; 23 - Компрессор; 24 - 2-ступенчатый термочувствительный датчик-выключатель вентилятора системы охлаждения; 25 - Клапан
Система кондиционирования воздуха (К/В) входит в дополнительную комплектацию моделей класса LXi и GLXi бензиновых моделей 1.3 и 1.6 л. Комплектация системой К/В оборудованных дизельным двигателем моделей не представляется возможной. Функциональная схема кондиционера воздуха представлена на иллюстрациях. Компоненты системы К/В производятся в Чехии, Германии и Японии.
Система позволяет снизить температуру и влажность подаваемого в салон воздуха, что в значительной мере повышает комфортность пребывания в автомобиле водителя и пассажиров.
Конструктивно испаритель К/В объединен с корпусом отопителя, задняя часть и заслонки воздухораспределения которого остаются в неизменном виде. В передней части кожуха установлен испаритель с собственным вентилятором.
В режиме охлаждения К/В работает по тому же принципу, что и бытовой холодильник. Газообразный хладагент всасывается в приводимый в действие ременной передачей компрессор и поступает в установленный перед радиатором конденсатор, где отдает свое тепло, переходя в жидкую фазу. Далее, жидкий хладагент через расширительный клапан поступает в испаритель, где из находящейся под высоким давлением жидкости превращается в разреженный газ. Данный фазовый переход сопровождается резким падением температуры и, соответственно, охлаждением испарителя. Затем хладагент возвращается в компрессор и цикл повторяется.
Продуваемый через испаритель воздух охлаждается и поступает в сборку отопителя, где путем смешивания с горячим воздухом, поступающим из теплообменника последнего, ему придается задаваемая по выбору оператора температура. Полученная смесь требуемых характеристик (температура и влажность) подается в салон автомобиля.
В случае необходимости подогрева воздуха в салоне система работает как обычный отопитель на моделях стандартной комплектации (см. Раздел Система отопления/вентиляции салона - общая информация).
Компрессор устанавливается в левом переднем углу двигательного отсека, привод его осуществляется мультиреберным вспомогательным ремнем, одновременно приводящим в действие и генератор. Регулировка усилия натяжения ремня производится за счет изменения положения генератора.
Компрессоры производит компании Sanden, присваивающей им обозначение SD7H13. Максимальная частота вращения компрессора составляет 7000 об/мин. Соединение приводного вала с валом компрессора осуществляется при помощи электромагнитной муфты, сглаживающей рывки при включении устройства и обеспечивающей стабильность функционирования генератора и плавность изменения нагрузки на двигатель.
Объем компрессора составляет 129.2 см3. Креп компрессора на двигателе осуществляется посредством четырех болтов.
Конденсатор К/В устанавливается перед радиатором системы охлаждения двигателя. Потребляемая мощность вентилятора радиатора составляет 250 Вт. Термочувствительное реле, получающее информацию от датчика температуры в термостате, производит отключение компрессора по достижении температурой охлаждающей жидкости значения 114°С.
Панель управления К/В оборудована двумя переключателями: включения/выключения системы и регулирования температуры воздуха.
В случае нарушения функционирования системы следует обращаться в специализированную мастерскую или фирменный сервис-центр компании Skoda.
Меры предосторожности
При обслуживании любых компонентов рефрижераторного тракта системы кондиционирования воздуха следует соблюдать особые меры предосторожности. То же касается процедур, связанных с необходимостью рассоединения линий рефрижераторного тракта.
Предупреждение! В качестве рабочего тела в системе кондиционирования воздуха автомобиля используется жидкий хладагент (фреон). Фреон, как химическое вещество, потенциально опасен, а потому, к обращению с ним может быть допущен только квалифицированный специалист. Попадание хладагента в контакт с открытыми участками кожи может вызвать их глубокое обморожение. Сам по себе фреон не ядовит, однако при контакте с открытым огнем образует высоко токсичный газ, поэтому, вдыхание газообразного фреона через зажженную сигарету может привести к самым печальным последствиям. Кроме того, попадание фреона в атмосферу наносит значительный ущерб окружающей среде ввиду необратимого разрушения озонового слоя.
Если имеются подозрения на снижения уровня хладагента в системе кондиционирования воздуха, следует прекратить ее дальнейшее использование, так как оно чревато выходом из строя компрессора.
Любое отсоединение компонентов и рефрижераторных линий системы охлаждения следует поручать специалистам.
