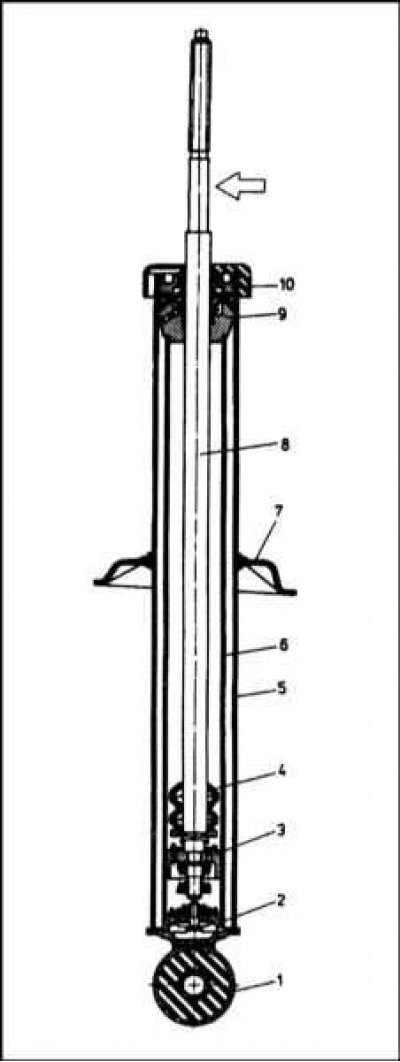

Амортизационная стойка задней подвески
1 - Нижняя опора; 2 - Компенсационный клапан; 3 - Поршень; 4 - Демпфер; 5 - Кожух; 6 - Рабочий цилиндр; 7 - Тарелка пружины; 8 - Шток; 9 - Направляющая втулка; 10 - Пробка (стрелкой указано местоположение заводской маркировки)

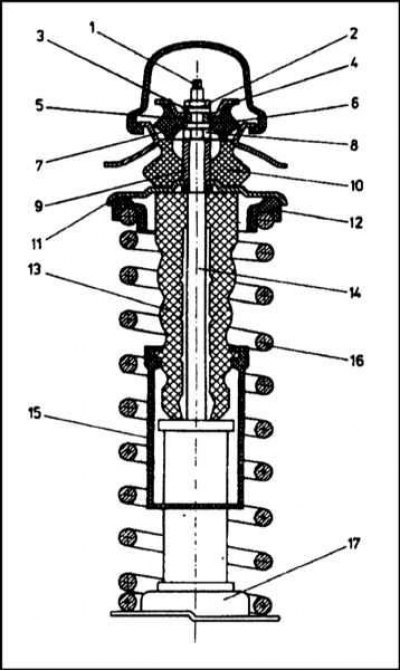

Компоненты верхней части стойки задней подвески
1 - Стержень штока; 2 - Гайка; 3 - Шайба; 4 - Чашка; 5 - Втулка; 6 - Малая резиновая подушка; 7 - Шайба; 8 - Гайка; 9 - Втулка; 10 - Большая резиновая подушка; 11 - Тарелка пружины; 12 - Резиновая шайба; 13 - Буфер хода сжатия; 14 - Шток; 15 - Кожух; 16 - Винтовая пружина; 17 - Седло пружины
Примечание. Приготовьте инструмент для сжимания винтовых пружин. В процессе снятия компонентов запоминайте их точное установочное положение.
1. Сняв стойку с автомобиля, очистите ее снаружи от скопившейся грязи, затем зажмите вертикально тиски. При помощи специального приспособления сожмите винтовую пружину, полностью сняв нагрузку с тарелок. Проследите за правильностью закрепления инструмента на витках пружины (строго придерживайтесь инструкций изготовителей).
2. Гаечным ключом заблокируйте шток поршня стоечной сборки от проворачивания и отдайте верхнюю крепежную гайку.
3. Запоминая правильное установочное положение компонентов, снимите резиновую подушку верхней опоры, дистанционную втулку, держатель и верхнюю тарелку пружины.
4. Снимите винтовую пружину, затем кольцевую втулку, резиновый буфер хода сжатия и защитную муфту с поршня амортизатора. В случае необходимости снимите крышку с верхней части главного корпуса амортизатора, затем нижнюю тарелку пружины.
5. Удостоверьтесь в отсутствии следов утечек жидкости на поверхности амортизатора. Проверьте шток поршня по всей его длине на наличие каверн, а корпус амортизатора - на наличие внешних деформаций. Удерживая стойку вертикально, проверьте исправность ее функционирования, подвигав шток поршня сначала от упора до упора, затем короткими рывками по 50÷100 мм. В обоих случаях сопротивление перемещению штока должно быть ровным и постоянным. В случае наличия рывков или точек заклинивания, а также при любых других признаках повреждения замените неисправную стойку.
6. Проверьте все оставшиеся компоненты сборки на наличие признаков износа и повреждений. Особое внимание следует уделить состоянию резиновой подушки и седла пружины. Замените дефектные компоненты.
7. Если снимали, установите на место нижнюю тарелку пружины и защелкните верхнюю крышку амортизатора.
8. Наденьте на поршень буфер хода сжатия и защитную муфту, затем установите винтовую пружину, проследив за правильностью размещения ее нижнего торца относительно упора тарелки.
9. Полностью растянув амортизатор, установите на место верхнюю тарелку пружины и разверните ее упором в нужную сторону по отношению к торцу пружины.
10. Установите кольцевую втулку, держатель пружины, дистанционную втулку и резиновую подушку верхней опоры. Наверните гайку. Зафиксируйте шток поршня амортизатора от проворачивания и затяните гайку с требуемым усилием.
11. Удостоверьтесь в правильности размещения пружины относительно упоров верхней и нижней тарелок, затем отпустите сжимающий инструмент и снимите его со стойки.
