Снятие
Ремни безопасности передних сидений - модели без автоматических натяжителей ремней
1. Отсоедините отрицательный провод от батареи.
2. Снимите соответствующее переднее сиденье (см. Раздел Снятие и установка сидений).
3. Поддев, снимите с верхнего анкера ремня безопасности декоративную крышку, затем выверните анкерный болт и отсоедините ремень от регулятора высоты.
 |
 |
4. Выверните винт крепления верхней панели внутренней отделки дверной стойки, затем подденьте и снимите панель.
Смотрите источник на портале [Autoinstruction]

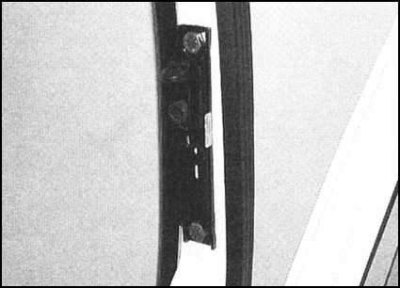

5. В случае необходимости выверните крепежные болты (постарайтесь запомнить порядок установки шайб) и снимите механизм регулятора высоты положения анкера ремня безопасности.

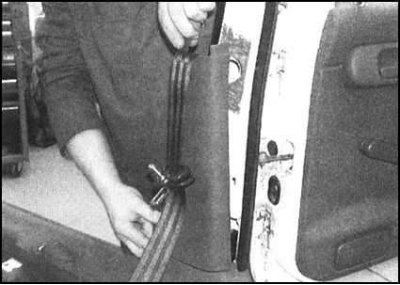

6. Поддев, отделите верхний край нижней панели отделки дверной стойки, затем отделите панель от декоративной накладки порога и снимите ее с автомобиля.
7. Выверните нижний анкерный болт ремня безопасности (постарайтесь запомнить порядок установки шайб), затем высвободите ремень из порога и снимите с анкерной пластины дистанционную втулку.
 |
 |

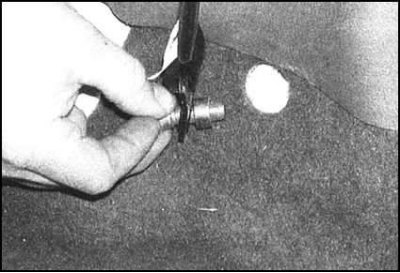

8. Выверните болт крепления инерционного барабана возвратного устройства и снимите ремень безопасности с автомобиля.
Ремни безопасности передних сидений - модели с автоматическими натяжителями ремней
Внимание! См. предупреждение, приведенное в начале Раздела Механизм натяжителя ремня безопасности переднего сиденья - общая информация.
1. Выполните процедуры, описанные в параграфах с 1 по 7.
2. Наклоните вперед сборку заднего сиденья и аккуратно высвободите из своих фиксаторов панель накладки порога задней двери. Отпустив все фиксаторы, снимите панель с автомобиля. При снятии ремня безопасности водительского сиденья с автомобиля, оборудованного дистанционным приводом отпирания двери задка, выверните крепежные винты и снимите приводной рычаг с декоративной панелью - по мере открывания доступа отсоедините приводной трос.
3. Отдайте гайку крепления натяжителя на опорной шпильке (это приведет к отключению механизма натяжителя), также выверните передний крепежный винт.
4. Снимите с передней части натяжителя кронштейн и высвободите его из опоры.
5. Снимите фиксатор(ы) крепления троса натяжителя к кузову, затем отдайте болт крепления инерционного барабана и снимите сборку ремня безопасности с автомобиля.
 |
 |
Ремни безопасности заднего сиденья
1. Снимите сборку заднего сиденья (см. Раздел Снятие и установка сидений).

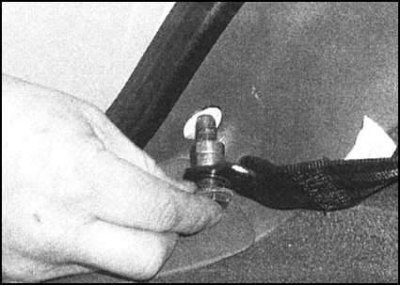

2. Выверните нижний анкерный болт крепления ремня безопасности к полу, снимите дистанционные втулки и шайбу, установленные между анкерной пластиной ремня и панелью пола.
3. Оттяните вверх задний конец накладки порога с целью отделения ее от пола.
4. Отделите основание боковой панели отделки заднего сиденья от корпуса, затем высвободите ее из верхней опоры и снимите с автомобиля.
5. Высвободите полку багажного отделения из своих опор и снимите ее саля. На моделях Универсал также снимите переднюю секцию полки.

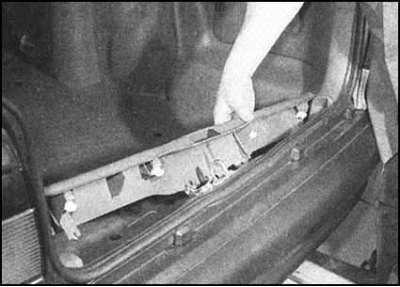

6. На моделях, где боковые панели отделки проема двери задка накладываются на верхние панели отделки задних стоек, снимите накладку порога и соответствующую боковую панель отделки. Для крепления накладки порога используются винты, либо фиксаторы, - последние отпускаются путем извлечения из них центральных секций. Боковая панель отделки крепится единственным зажимом.

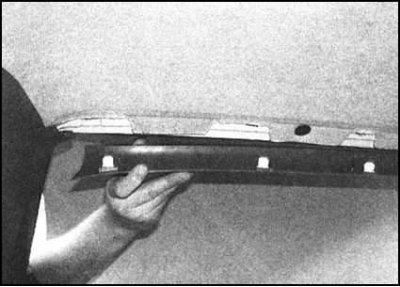

7. Снимите с кузова уплотнительную ленту проема задней двери в районе края верхней панели отделки дверной стойки, затем снимите заднюю панель с верхней части проема двери задка.

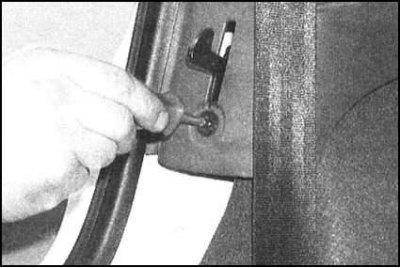

8. Выверните передние винты крепления верхней отделочной панели.

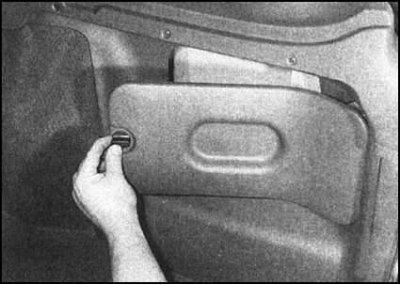

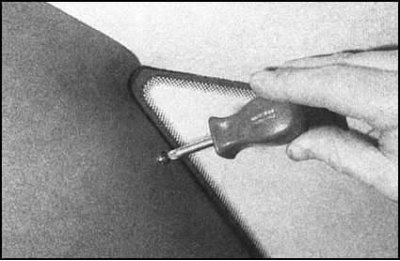

9. Аккуратно снимите рукоятку с рычага отпускания фиксаторов спинки заднего сиденья.
10. На моделях Универсал снимите крышку доступа с панели боковой отделки багажного отделения, затем выверните крепежные винты и снимите панель с автомобиля. Отдайте винт крепления панели задней стойки.
 |
 |
 |
 |
11. На всех моделях подоприте дверь задка, затем слегка приподнимите фиксатор и отсоедините соответствующую упорную штангу от своего сферического шарнира.

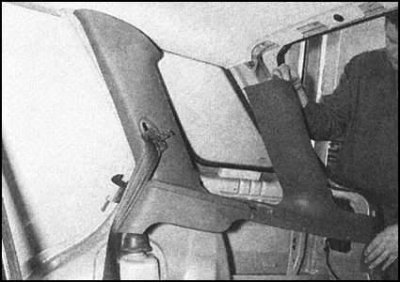

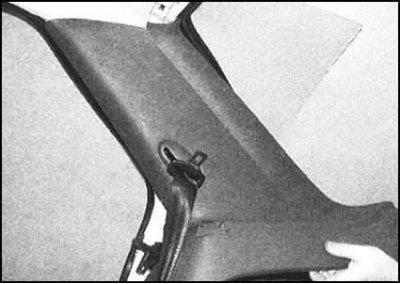

12. Отделите от кузова панель отделки задней стойки и снимите ее с автомобиля. Высвободите из панели направляющую ремня безопасности, затем снимите панель с ремня и извлеките ее из автомобиля. При соответствующей комплектации, не забудьте при снятии панели отсоединить электропроводку от светильника/заднего громкоговорителя.
13. Выверните крепежный болт и снимите верхний анкер ремня безопасности.

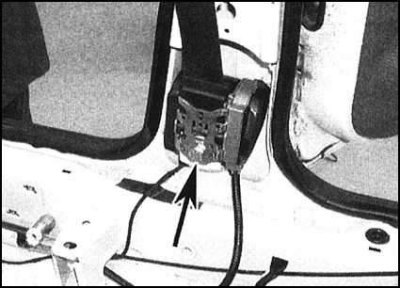

14. Отдайте болты крепления инерционного барабана возвратного устройства и снимите сборку ремня безопасности с автомобиля.
Пряжка ремня безопасности переднего сиденья
1. Снимите сиденье (см. Раздел Снятие и установка сидений).
2. Снимите рукоятку регулятора наклона спинки сиденья, затем отдайте крепежный бот (не забудьте про шайбу) и снимите колесо регулятора.
3. Высвободите из фиксаторов передний край панели боковой отделки, затем освободите задний край панели и снимите последнюю с автомобиля.
4. Выверните крепежный болт (не забудьте про шайбу и дистанционную втулку) и снимите пряжку ремня безопасности.
Пряжка ремня безопасности заднего сиденья

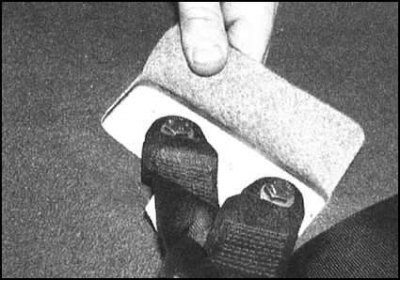

Наклоните сборку заднего сиденья вперед, затем выверните соответствующий крепежный болт (постарайтесь запомнить установочное положение шайбы и дистанционной втулки) и снимите пряжку с автомобиля.
Установка
Установка производится в обратном порядке. Обратите внимание на следующие моменты:
- a) Проследите за правильностью установки на кузове инерционных барабанов. Проследите, чтобы на анкерные узлы были установлены все предусмотренные шайбы и/или дистанционные втулки;
- b) Весь крепеж затяните с требуемым усилием;
- c) Замените все поврежденные в процессе демонтажа фиксаторы крепления декоративных панелей. Проследите за надежностью крепления панелей и уплотнительных лент дверных проемов.
