Передний плафон освещения салона

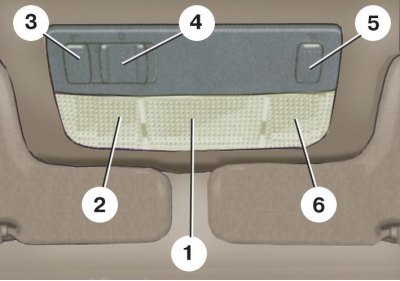

1 – плафон освещения салона; 2 – лампа направленного света для водителя; 3 – выключатель лампы направленного света для водителя; 4 – переключатель плафона; 5 – выключатель лампы направленного света для переднего пассажира; 6 – лампа направленного света для переднего пассажира
Плафон 1 освещения салона установлен на обивке потолка салона в передней части.
Переключатель 4 плафона можно установить в следующие положения:
- среднее положение - освещение салона выключено;
- левое положение - освещение салона включено постоянно;
- правое положение - освещение салона включается при открывании передних дверей.
Лампы направленного света
Две лампы направленного света 2 для водителя и для переднего пассажира 6 установлены в блоке с передним плафоном 1 освещения салона. Лампы включаются соответствующими выключателями 3 и 5.
Задний плафон освещения салона

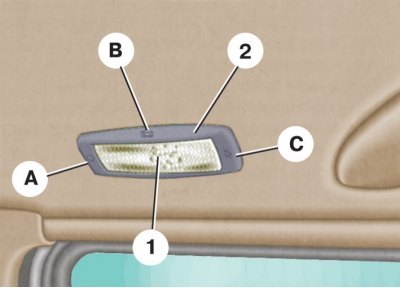

1 – рассеиватель; 2 – корпус плафона; A – передняя часть рассеивателя; B – средняя часть рассеивателя; C – задняя часть рассеивателя
Плафон установлен на обивке потолка над задней правой дверью. Чтобы плафон был включен постоянно, нажмите на заднюю часть С рассеивателя 1. Для выключения плафона нажмите на переднюю часть А рассеивателя. При нажатии на среднюю часть В рассеивателя плафон включается только при открытии передних дверей.
У автомобилей с центральным замком освещение салона включается на 20 с при отпирании замка, открытии дверей или после вынимания ключа из выключателя зажигания. При этом переключатели плафонов должны быть установлены в положение включения плафонов при открывании дверей. При включении зажигания освещение салона гаснет.
Часть автомобилей без центрального замка оснащена устройством задержки выключения освещения салона. После закрытия дверей плафоны горят еще несколько секунд. При включении зажигания освещение салона гаснет.
