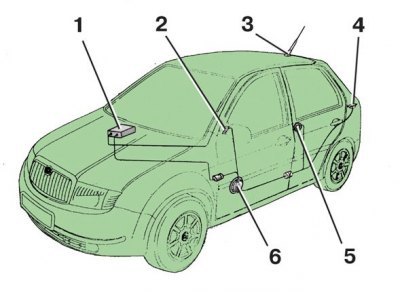

Схема установки радиооборудования
1 – радиоприемник; 2 – передний высокочастотный динамик; 3 – антенна; 4 – задний низкочастотный динамик; 5 – задний высокочастотный динамик; 6 – передний низкочастотный динамик
Передний низкочастотный динамик
Крепление переднего низкочастотного динамика
(Первоисточник расположен на портале: AutoInstruction.ru)
Места крепления указаны стрелками.
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Снимите обивку передней двери.
3. Высверлите четыре заклепки крепления динамика, показанные стрелками на рис. Крепление переднего низкочастотного динамика.
4. Выньте динамик из внутренней панели двери и отсоедините от него провода.
5. Установите динамик в обратном порядке, закрепив его новыми заклепками или подходящими саморезами.
Передний высокочастотный динамик
Снятие переднего высокочастотного динамика
1 – декоративная накладка наружного зеркала; 2 – динамик; 3 – соединительная колодка
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Снимите декоративную накладку 1 (см. рис. Снятие переднего высокочастотного динамика) наружного зеркала.
3. Отсоедините колодку 3 от динамика 2.
4. Отожмите защелки и снимите динамик 2 с декоративной накладки 1.
5. Установите динамик в обратном порядке.
Задний высокочастотный динамик
Снятие заднего высокочастотного динамика
1 – декоративная накладка; 2 – динамик; 3 – защелка; 4 – соединительная колодка
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Аккуратно поддев отверткой, снимите декоративную накладку 1 (см. рис. Снятие заднего высокочастотного динамика) с задней двери.
3. Отсоедините колодку 4 с проводами от динамика 2.
4. Отожмите защелки 3 и снимите динамик 2 с декоративной накладки 1.
5. Установите динамик в обратном порядке.
Задний низкочастотный динамик
Снятие заднего низкочастотного динамика
1 – соединительная колодка; 2 – динамик; 3 – винт
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Откройте дверь задка и откиньте край обивки, чтобы получить доступ к динамику 2 (см. рис. Снятие заднего низкочастотного динамика).
3. Отсоедините провода от соединительной колодки 1 динамика.
4. Отверните четыре винта 3 крепления и снимите динамик 2.
5. Установите динамик в обратном порядке.
