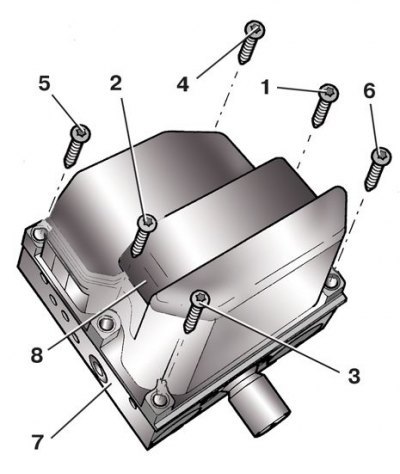

Разборка блока управления ABS
1, 2, 3, 4, 5, 6 – винты; 7 – гидравлическое устройство; 8 – электронный блок

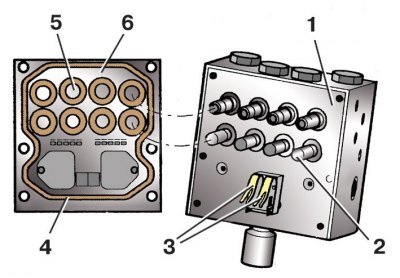

Электронный блок с гидравлическим устройством
1 – гидравлическое устройство; 2 – корпус клапана; 3 – контакты; 4 – прокладка; 5 – катушка; 6 – электронный блок
1. Снимите блок управления с автомобиля (см. подраздел 9.10.2).
2. Отверните шесть винтов крепления электронного блока 8 (см. рис. Разборка блока управления ABS) управления к гидравлическому устройству 7.
3. Снимите электронный блок 8 с гидравлического устройства 7. При этом не перекашивайте блок, иначе клапаны 2 (см. рис. Электронный блок с гидравлическим устройством) гидравлического устройства заклинит в электромагнитных катушках 5 электронного блока.
4. Аккуратно протрите чистой тряпкой, смоченной в спирте, поверхность гидравлического устройства 1, сопрягающуюся с электронным блоком 6. Запрещается обрабатывать эту поверхность каким-либо инструментом (например, шабером, напильником и т.п.). Гидравлическое устройство с поврежденной поверхностью (риски, царапины и т.п.), окисленными или обгоревшими контактами 3 необходимо заменить.
5. Прокладку 4 нельзя заменить отдельно, поэтому не снимайте ее.
6. Очистите от грязи чистой тряпкой клапаны 2, катушки 5 и контакты 3. Не обдувайте их сжатым воздухом из магистрали, так как с воздухом может попасть масло и вода. Запрещается также пользоваться для очистки растворителями и моющими жидкостями.
Внимание! Не проверяйте работу насоса, подводя напряжение к контактам гидравлического устройства, так как они могут обгореть.
7. Аккуратно наденьте электронный блок на гидравлическое устройство и, убедившись, что клапаны 2 вошли в катушки 5, прижмите блок 6 к гидравлическому устройству 1. При этом корпус блока должен войти за отбортовку гидравлического устройства.
8. Вверните, окончательно не затягивая, средние винты 1 и 2 (см. рис. Разборка блока управления ABS) крепления. Используйте только новые винты, прилагаемые к блоку управления.
Внимание! Запрещается «прогонять» дефектную резьбу. Гидравлическое устройство с поврежденной резьбой необходимо заменить.
9. Вверните от руки винты 3 и 4, а затем 5 и 6 по углам.
10. Окончательно затяните все винты требуемым моментом в указанном порядке (см. пп. 8 и 9).
11. Установите блок управления на автомобиль.
Момент затяжки винтов крепления электронного блока на гидравлическом устройстве – 3 Н·м.
