При замене предохранителей следите за соответствием сменного старому по типу. Рассчитанные на различную силу тока предохранители могут внешне выглядеть идентичными, поэтому особое внимание следует уделять маркировке. Замена сгоревшего предохранителя на рассчитанный на меньшую - а особенно большую - силу тока является нежелательной. Каждый электрический контур нуждается в разной степени защиты. Следите за тем, чтобы маркировка на корпусе предохранителя соответствовала силе тока, на которую рассчитан соответствующий контур.
Если замененный предохранитель немедленно перегорает, не разумно продолжать его замену. Прежде следует выявить и устранить причину его выбивания. В большинстве случаев таковой оказывается короткое замыкание электропроводки контура, вызванное обрывом или повреждением изоляции провода.
Предохранитель разрывает электрическую цепь при достижении током установленного значения. Таким образом осуществляется защита потребителя тока и его цепи от повреждений. При коротком замыкании, например, предохранитель расплавляется, защищая цепь.
Расположение реле
Одинаково для всех исполнений независимо от года выпуска. Функциональное назначение предохранителей разное.

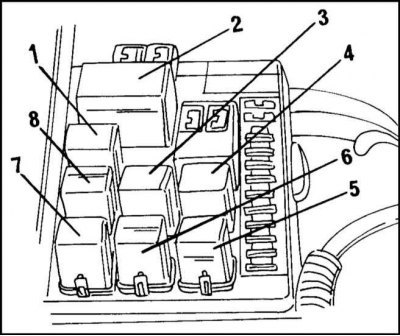

Главные предохранители и реле находятся в блоке, подобно показанному на иллюстрации. Здесь также следует различать блоки в зависимости от моделей двигателей и годов выпуска.
Расположение предохранителей в блоке
Одинаково для всех исполнений независимо от года выпуска. Функциональное назначение предохранителей разное.

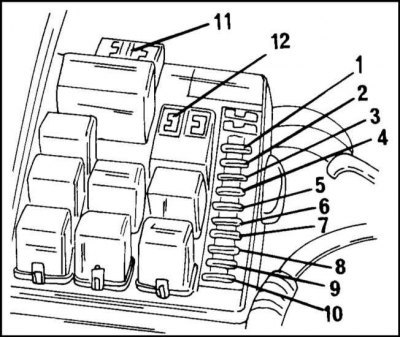

На иллюстрации показаны предохранители автомобиля до конца 1995 г. выпуска. Приведена сила номинального тока предохранителей. Предохранители защищают следующие цепи:
- 1 - F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света
- 2 - F9E, номинальный ток 15 А, правая фара, ближний свет
- 3 - F8E, номинальный ток 15 А, противотуманный свет
- 4 - F7E, номинальный ток 20 А, вентилятор
- 5 - F6E, номинальный ток 15 А, топливный насос (двигатель 2.0 л до середины 1995 г. выпуска и двигатель 2.4 л)
- 6 - F5E, номинальный ток 10 А, фароомыватель
- 7 - F4E, номинальный ток 10 А, звуковой сигнал
- 8 - F3E, номинальный ток 10 А, аварийная сигнализация
- 9 - F2E, номинальный ток 10 А, парковочный свет и задний фонарь левый, освещение панели приборов, выключатель и прикуриватель
- 10 - F1E, номинальный ток 10 А, парковочный свет и задний фонарь правый
Отдельно расположенные предохранители находятся на позициях (11) и (12). Предохранитель (11) имеет номинальный ток 60 А и обозначается F11E. Это - главный предохранитель. Предохранитель (12) имеет номинальный ток 30 А и защищает фару, сигналы поворота и аварийную сигнализацию и диагностическую колодку.
Блок реле/ предохранителей моделей между серединой 1995 и концом 1997 гг. выпуска соответствует Расположение предохранителей в блоке.
Некоторые предохранители выполняют другие функции:
- 1 - F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света
- 2 - F9E, номинальный ток 15 А, правая фара, ближний свет
- 3 - F8E, номинальный ток 10А, противотуманный свет
- 4 - F7E, номинальный ток 25 А, вентилятор, муфта компрессора кондиционера
- 5 - F6E, номинальный ток 25 А, топливный насос (двигатель 2.0 л и 2.2 л с середины 1995 г. выпуска)
- 6 - F5E, номинальный ток 25 А, автомобили раннего выпуска, 30 А автомобили позднего выпуска, фароомыватель, звуковой сигнал, диагностика двигателя
- 7 - F4E, номинальный ток 30 А, вентилятор кондиционера, правый
- 8 - F3E, только для дизельного двигателя
- 9 - F2E, номинальный ток 10 А, парковочный свет и задний фонарь левый, освещение панели приборов, выключатель и прикуриватель
- 10 - F1E, номинальный ток 10 А, парковочный свет и задний фонарь правый
- 11 - FL3, номинальный ток 30 А, парковочный свет и задние фонари
- FL4, номинальный ток 30 А, вентилятор радиатора
- 12 - FL1, номинальный ток 60 А, главный предохранитель
- FL2, номинальный ток 60 А, фары, система подачи вторичного воздуха двигателя 2.2 л (с середины 1995 г. выпуска).
На автомобилях с 1997 г. выпуска устанавливаются следующие предохранители:
- 1 - F10E, номинальный ток 15 А, дальний свет правый, излучатель дальнего света правый, контрольная лампа дальнего света
- 2 - F9E, номинальный ток 15 А, дальний свет левый, прожектор левый
- 3 - F8E, номинальный ток 25 А (только для дизельного двигателя)
- 4 - F7E, номинальный ток 30 А, вентилятор, вентилятор кондиционера
- 5 - F6E, номинальный ток 25 А, топливный насос (двигатель 2.0 л c середины 1995 г. выпуска и двигатель 2.2 л)
- 6 - F5E, номинальный ток 25 А, вентилятор, конденсатор кондиционера
- 7 - F4E, номинальный ток 10 А, ближний свет правый
- 8 - F3E, номинальный ток 10 А, ближний свет левый
- 9 - F2E, номинальный ток 10 А, стояночный свет и задний фонарь левый, освещение панели приборов, выключатель и прикури ватель, зуммер "Свет включен"
- 10 - F1E, номинальный ток 10 А, стояночный свет и задний фонарь правый
Эти двигатели имеют предохранители (11) и (12), защищающие следующие цепи:
- 11- FL3, номинальный ток 30 А, стояночный и задний свет, противотуманный свет
- FL4, номинальный ток 30 А, вентилятор радиатора
- 12 - FL1, номинальный ток 60 А, главный предохранитель, реле отопителя, кондиционер
- FL2, номинальный ток 60 А, фары
Второй блок предохранителей размещается под панелью приборов (иллюстрация Блок предохранителей). Здесь находятся остальные предохранители. Назначение предохранителей в зависимости от года выпуска следующее:
До конца 1995 г. выпуска:
- 1 - номинальный ток 10 А, центральный замок
- 2 - номинальный ток 10 А, сигнал торможения
- 3 - номинальный ток 10 А, внутреннее освещение, радио, часы
- 4 - номинальный ток 15 А, обогреваемое заднее стекло (выпуск 1992 г.), 20 А с 1993 г. выпуска
- 5 - противотуманный свет
- 6 - стеклоочиститель, номинальный ток 15 А до 1992 г. выпуска, 10 А с 1993 г. выпуска
- 7 - номинальный ток 15 А, сигнализаторы панели приборов, сигналы поворота, обогреваемые зеркала наружного вида, обогреваемые сопла переднего стеклоомывателя, зуммер "Свет включен"
- 8 - обогреваемое переднее сиденье, номинальный ток 10 А до 1992 г. выпуска, 15 А с 1993 г. выпуска
- 9 - система зажигания
- 10 - номинальный ток 10 А, очиститель и омыватель заднего стекла
- 11 - номинальный ток 30 А, электрический стеклоподъемник, левый
- 12 - номинальный ток 30 А, электрический стеклоподъемник, правый
- 13 - номинальный ток 30 А, выключатель электрического стеклоподъемника, прикуриватель
- 14 - номинальный ток 10 А, контрольная лампа ABS
- 15 - запасной предохранитель
- 16 - запасной предохранитель
- 17 - запасной предохранитель
- 18 - не занято
Между серединой 1995 г. и концом 1997 г. выпуска
- 1 - номинальный ток 10 А, центральный замок
- 2 - номинальный ток 15 А, сигнал торможения, датчик аварийной сигнализации
- 3 - номинальный ток 10 А, внутреннее освещение, радио
- 4 - номинальный ток 20 А, обогреваемое заднее стекло
- 5 - номинальный ток 10 А, противотуманный свет, обогреваемые сопла переднего стеклоомывателя (поздний выпуск)
- 6 - номинальный ток 15 А, стеклоочиститель и стеклоомыватель передний
- 7 - номинальный ток 10 А, сигнализаторы панели приборов, сигналы поворота, обогреваемые зеркала наружного вида, зуммер "Свет включен"
- 8 - обогреваемое переднее сиденье, номинальный ток 15 А, сдвижной люк крыши
- 9 - номинальный ток 15 А, система зажигания, вентилятор радиатора, двигатели Х 20 SE и Х 22 ХЕ
- У автомобилей раннего выпуска: звуковой сигнал, отапливаемые сопла переднего стеклоомывателя
- 10 - номинальный ток 10 А, очиститель и омыватель заднего стекла
- 11 - номинальный ток 30 А, электрический стеклоподъемник, левый
- 12 - номинальный ток 30 А, электрический стеклоподъемник, правый
- 13 - номинальный ток 15 А, выключатель электрического стеклоподъемника, прикуриватель
- 14 - номинальный ток 10 А, контрольная лампа ABS
- 15 - 17 - запасной предохранитель
- 18 - не занято
С началом выпуска в 1997 г. новой модели автомобиля панель приборов оборудуется новым блоком предохранителей, который размещается за крышкой панели приборов на стороне водителя. Блок предохранителей содержит 24 предохранителя и прерыватель.
Расположение отдельных предохранителей показано на иллюстр. 3.0c.

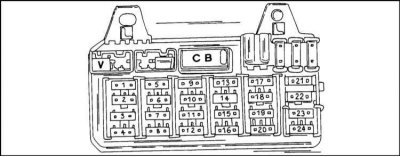

Блок предохранителей автомобиля c1997 г. выпуска
- 1 - номинальный ток 10 А, реле стартера
- 2 - номинальный ток 15 А, топливный насос
- 3 - номинальный ток 15 А, блокировка от угона, блок управления впрыском Motronic
- 4 - номинальный ток 15 А, система зажигания
- 5 - номинальный ток 10 А, обогреваемое зеркало с электроприводом, обогреваемые сопла омывателя ветрового стекла
- 6 - номинальный ток 10 А, противотуманные фары
- 7 - номинальный ток 10 А, панель приборов, зажигание
- 8 - номинальный ток 20 А, кондиционер
- 9 - номинальный ток 20 А, не занято
- 10 - номинальный ток 10 А, система диагностики, защита от угона
- 11 - номинальный ток 20 А, очиститель и омыватель лобового стекла
- 12 - номинальный ток 20 А, обогреваемое переднее сиденье
- 13 - номинальный ток 15 А, стоп-сигнал, внутреннее освещение, радио, часы
- 14 - номинальный ток 10 А, центральный замок, защита от взлома
- 15 - номинальный ток 20 А, сигналы поворота и аварийная сигнализация, задние фонари, звуковой сигнал, освещение выключателя освещения
- 16 - номинальный ток 10 А, очиститель и омыватель заднего стекла
- 17 - номинальный ток 15 А, обогреваемое заднее стекло, звуковой сигнал, защита от взлома
- 18 - номинальный ток 15 А, обогреваемое заднее стекло, звуковой сигнал, защита от взлома
- 19 - номинальный ток 10 А, топливный насос и форсунки
- 20 - номинальный ток 15 А, радио, защита от взлома, электрический стеклоподъемник, подсветка карты
- 21 - номинальный ток 10 А, контрольная лампа подушки безопасности
- 22 - номинальный ток 10 А, система подушки безопасности
- 23 - номинальный ток 10 А, ABS
- 24 - номинальный ток 20 А, электропривод сдвижного люка крыши
Предохранители могут быть заменены. При этом необходимо установить новый предохранитель такого же номинального тока. Важно также выявить причину перегорания предохранителя. Предохранители имеют цветовую маркировку.
