Перед заменой лампы убедитесь, что она выключена. Не прикасайтесь к колбе новой лампы голыми руками. Жир с кожи, оставшийся на стекле, после нагрева лампы испарится, его пары осядут на рефлекторе фары и сделают поверхность последнего тусклой.
Мощность ламп
Перегоревшие лампы должны заменяться новыми лампами только той же мощности и того же типа. Характеристики лампы указаны на ее цоколе.
Замена лампы фары головного света

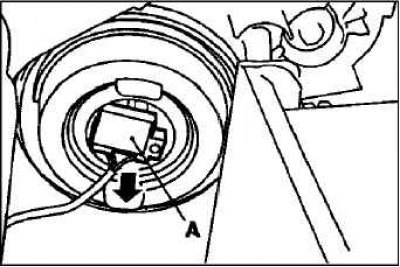

Разъедините соединение А.
Снимите защитную крышку В.
Отцепите пружину крепления лампы, и затем выньте лампу.
Внимание! Не прикасайтесь к колбе галогенной лампы голыми руками, грязными перчатками и т.п. Если поверхность колбы лампы грязная, то ее необходимо очистить спиртом, растворителем для краски и т.п., и установить только после того, как лампа высохнет.
Замена ламп габаритного света
Снимите патрон в сборе с лампой, поворачивая его против часовой стрелки.
Вытяните лампу из патрона.
Замена ламп передних указатели поворотов
Снимите каждый патрон в сборе с лампой, поворачивая их против часовой стрелки. Вытяните лампу из патрона.
Замена ламп боковых указателей поворотов
Чтобы снять лампы боковых указателей поворотов, вставьте жало отвертки под край рассеивателя и слегка отожмите его.
Примечание. Оберните наконечник отвертки тканью, чтобы не поцарапать рассеиватель и кузов.
Снимите рассеиватель в сборе с лампой, повернув его против часовой стрелки. Затем выньте лампу.
Замена лампы переднего противотуманного фонаря
Выверните винты А крепления рассеивателя и снимите корпус лампы.
Нажмите на соединительный элемент В, чтобы отсоединить и снять противотуманную лампу.
Снимите патрон и лампу в сборе С, вращая их против часовой стрелки.
Примечание. При установке блока лампы, вставьте штекер лампы D в отверстие на корпусе.
Замена ламп комбинации задних фонарей
Выкрутите винты А крепления заднего фонаря с корпуса блока ламп.
Сдвиньте блок ламп 1 по направлению к внешней стороне автомобиля и ослабьте крепления В.
Сдвиньте блок ламп в сторону задней части автомобиля 2 и снимите крепления В.
Снимите каждый патрон в сборе с лампой, поворачивая их против часовой стрелки. Вытяните лампу из патрона.
С – фонарь заднего хода. D – стоп-сигнал. Е – задний противотуманный фонарь. F – задний габаритный огонь.
Примечание. При установке блока ламп совместите фиксаторы G на блоке ламп с отверстиями на кузове.
Замена лампы заднего противотуманного фонаря
Открепите каждую из шпилек А. Для этого вставьте жало плоской отвертки в паз шпильки, и осторожно поддев шпильку, вытащите ее.
Снимите нижнюю крышку бампера В.
Выверните болты С.
Снимите вместе патрон и лампу в сборе D, поворачивая их против часовой стрелки.
Вытяните лампу.
Замена ламп фонарей освещения номерного знака
Выверните винты крепления рассеивателя фонаря и отсоедините рассеиватель и патрон в сборе, поворачивая его против часовой стрелки.
Извлеките пампу, вытянув ее из патрона.
Замена ламп освещения салона
 |
 |
Вставьте жало плоской отвертки в паз фонаря и, осторожно поддев рассеиватель, снимите его. Выньте лампу из патрона.
Примечание. Чтобы не поцарапать рассеиватель, оберните жало отвертки кусочком ткани.
Замена лампы местной подсветки

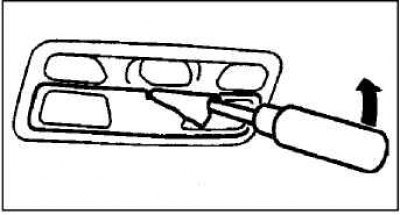

Вставьте отвертку в паз плафона, и, осторожно поддев рассеиватель, снимите его.
Выньте лампу из патрона.
Примечание. Чтобы не поцарапать рассеиватель, оберните жало отвертки кусочком ткани.
