Компоненты установки АТ (U140F)
1 - Жгут и разъёмы электропроводки; 2 - Кабель массы; 3 - Правая опора; 4 - Правая стойка выпускной трубы; 5 - Трансмиссия; 6 - Пробка отверстия для измерения давления в линиях АТ; 7 - Стартёр; 8 - Левая стойка выпускной трубы; 9 - Нижняя крышка приводного диска
1. Снимите силовой агрегат с автомобиля (см. Раздел Снятие и установка двигателя, проверка опор).
2. Снимите стартёр (см. Раздел Снятие и установка стартёра).
3. Выверните болты и гайки и снимите левую и правую стойки выпускной трубы.
4. Выверните 5 болтов и снимите правую опору.
5. Выверните 2 болта нижнюю крышку приводного диска.
6. Проворачивая коленчатый вал, выверните болты крепления муфты гидротрансформатора.
Источник материала этот сайт [www.Autoinstruction.ru]

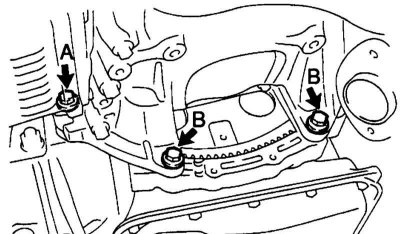

7. Выверните три нижних болта крепления АТ.
8. Выверните болты крепления кабелей массы к АТ и отсоедините эти кабели.
9. Отсоедините от АТ следующие разъёмы:
- Разъём Д/В режима «P»/«N»;
- Разъём электропроводки э/м клапана;
- Разъём датчика входных оборотов гидротрансформатора;
- Разъём датчика скорости вспомогательной шестерни.
10. Высвободите жгут электропроводки из держателей.
11. Выверните 5 верхних болтов крепления АТ и отсоедините кабель массы.
12. Снимите АТ.
13. Установка производится в обратном порядке. Затягивайте крепёж с требуемым усилием.
14. После установки отрегулируйте привод переключения передач и Д/В режимов «P»/«N». Заправьте АТ жидкостью ATF, проверьте её уровень. Совершите пробную поездку на автомобиле.
