ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Снятие
1. Отсоедините "массовый" провод аккумуляторной батареи.
2. Снимите вязкостную муфту привода вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
3. Приготовьте подходящую посуду для слива части охлаждающей жидкости.

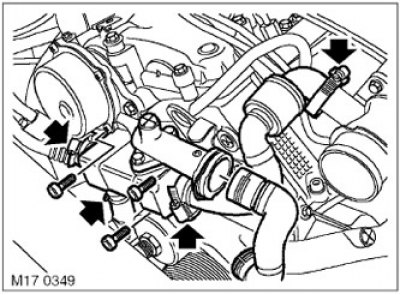

4. Ослабьте хомут и отсоедините шланг охлаждающей жидкости от охладителя системы EGR.
Внимание: Открытые концы трубопроводов сразу после отсоединения закрывайте заглушками, предотвращающими попадание в систему посторонних частиц.
5. Ослабьте хомут и отсоедините шланг от терморегулирующего клапана системы EGR.
6. Ослабьте винт и снимите зажим, крепящий трубопровод подачи отработавших газов к клапану EGR.
7. Ослабьте винты и снимите зажимы, крепящие трубопроводы отработавших газов к охладителю системы EGR.
8. Отверните 3 винта с внутренним шестигранником, крепящие охладитель системы EGR, и снимите охладитель.
9. Снимите зажим, крепящий трубопровод отработавших газов к охладителю, и снимите трубопровод.
Примечание: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.
10. Отверните 2 болта крепления терморегулирующего клапана EGR и снимите клапан. Снимите и утилизируйте старое О-образное уплотнительное кольцо терморегулирующего клапана.
Установка
1. Очистите сопрягаемые поверхности терморегулирующего клапана.
2. Установите новое О-образное уплотнение терморегулирующего клапана.
3. Установите терморегулирующий клапан системы EGR на место и затяните болты крепления моментом 10 Н·м.
4. Очистите сопрягаемые поверхности охладителя системы EGR.
5. Установите охладитель системы EGR на место, заверните винты с внутренним шестигранником, но не затягивайте их.
Источник расположен на веб-ресурсе [AutoInstruction.ru]
6. Очистите сопрягаемые поверхности трубопровода подвода отработавших газов к охладителю.
7. Подсоедините трубопроводы отработавших газов к охладителю, установите зажимы крепления и затяните винты.
8. Затяните винты с внутренним шестигранником крепления охладителя моментом 25 Н·м.
9. Подсоедините шланг охлаждающей жидкости к штуцеру терморегулирующего клапана системы EGR и закрепите хомутом.
10. Подсоедините шланг охлаждающей жидкости к штуцеру охладителя системы EGR и закрепите хомутом.
11. Установите вязкостную муфту вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
12. Подсоедините "массовый" провод аккумуляторной батареи.
13. Долейте охлаждающую жидкость в систему охлаждения.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕГУЛИРОВКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Слив охлаждающей жидкости, промывка системы и заполнение.
