ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Снятие
1. Отсоедините "массовый" провод аккумуляторной батареи.
2. Снимите шумоизолирующий кожух двигателя.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Шумоизолирую-щий кожух двигателя.
Оригинал можно просмотреть на сайте Autoinstruction.ru
3. Снимите сменный элемент воздухоочистителя
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Фильтрующий элемент воздухоочистителя.
4. Снимите шумоизолирующую крышку.

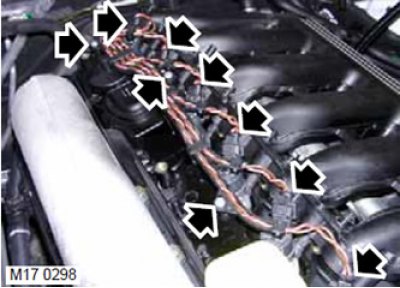

5. Отсоедините разъёмы от форсунок.
6. Отверните 3 винта и отведите в сторону жгуты проводов форсунок.

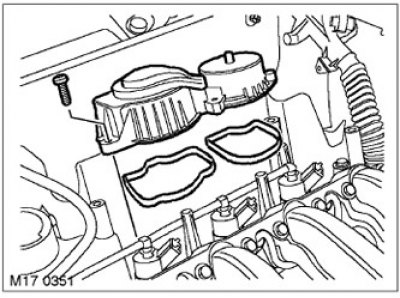

7. Отверните 4 винта с внутренним шестигранником и снимите клапан и фильтр. Снимите и утилизируйте старое уплотнение клапана и фильтра.
Установка
1. Очистите сопрягаемые поверхности клапана и фильтра.
2. Установите новые уплотнения клапана и фильтра. Затяните болты с внутренним шестигранником моментом 8 Н·м.
3. Установите жгуты проводов форсунок на место и затяните винты крепления моментом 2 Н·м.
4. Подсоедините разъёмы жгутов к форсункам.
5. Установите шумоизолирующую крышку.
6. Установите сменный элемент воздухоочистителя.
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Фильтрующий элемент воздухоочистителя.
7. Установите на место шумоизолирующий кожух двигателя.
ДВИГАТЕЛЬ TD6, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя.
8. Подсоедините "массовый" провод аккумуляторной батареи.
