ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Установите автомобиль на подъемник.
2. Отсоедините отрицательную клемму от аккумуляторной батареи.
3. Снимите защитный щиток.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя.

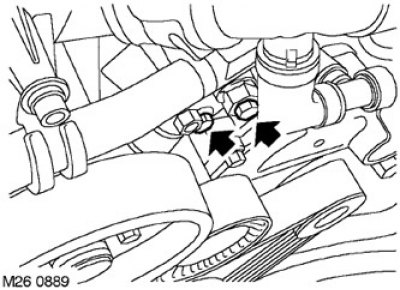

4. Ослабьте 2 винта натяжного устройства ременной передачи.
5. Ослабьте натяжение ремня, повернув натяжное устройство до конца против часовой стрелки.

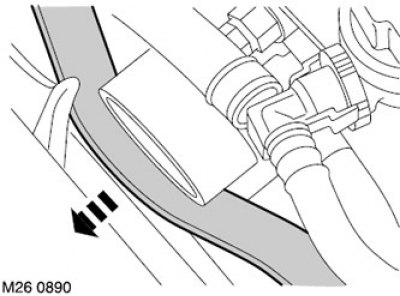

6. Снимите ремень со шкива натяжного устройства.
7. Снимите ремень со шкива привода насоса гидроусилителя.

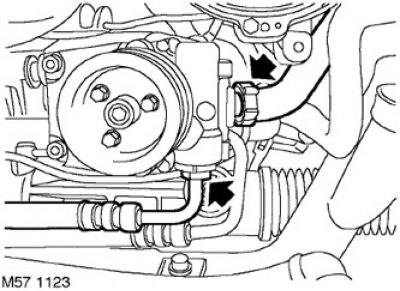

8. Установите емкость под насос гидроусилителя, отсоедините трубопровод и слейте рабочую жидкость. Закройте отверстия соединений пробками.
9. Ослабьте хомут и отсоедините шланг подачи от насоса гидроусилителя. Закройте отверстия соединений пробками.

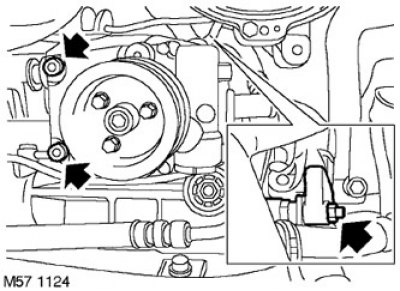

10. Выверните 2 винта типа Allen и снимите 1 гайку. Снимите насос гидроусилителя.
Примечание: Не производите дальнейшую разборку, если компонент снимается только для облегчения доступа.
11. Удерживая вал насоса с помощью ключа под внутренний шестигранник, отверните винты крепления шкива привода насоса.
Оригинал можно просмотреть на сайте Autoinstruction.ru
12. Выверните винты и снимите шкив привода насоса гидроусилителя.
13. Выверните 5 винтов и снимите кронштейны с насоса гидроусилителя.
Сборка
1. Установите кронштейны на насос гидроусилителя и затяните 5 винтов с моментом 25 Н·м.
2. Установите шкив привода на вал насоса и заверните винты от руки.
3. Удерживая вал насоса с помощью ключа под внутренний шестигранник, затяните 3 винта крепления шкива привода насоса с моментом 25 Н·м.
4. Установите насос гидроусилителя на место и заверните винты крепления и гайку крепления. Затяните винты крепления насоса с моментом 10 Н·м, а гайку крепления - с моментом 25 Н·м.
5. Снимите колодки разъемов, наденьте шланг подачи и затяните хомут крепления шланга.
6. Очистите насос гидроусилителя и штуцер трубопровода.
7. Установите новое уплотнительное кольцо на конец трубопровода, соедините трубопровод с насосом и затяните гайку штуцера высокого давления с моментом 25 Н·м.
8. Наденьте ремень привода навесного оборудования на все шкивы, кроме шкива натяжного устройства.
9. Наденьте ремень на шкив натяжного устройства. Убедитесь, что ремень привода огибает все шкивы.
10. Установите натяжение ремня привода навесного оборудования.
11. Затяните винты натяжного устройства с моментом 30 Н·м.
12. Установите на место защитный щиток.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя.
13. Присоедините отрицательную клемму к аккумуляторной батарее.
14. Долейте рабочую жидкость до требуемого уровня и удалите воздух из системы.
РУЛЕВОЕ УПРАВЛЕНИЕ, РЕГУЛИРОВКИ, Рулевое управление с гидроусилителем (PAS) - удаление воздуха.
