ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Снимите переднюю облицовку радиатора.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Решетка радиатора.
3. Снимите вязкостную муфту вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.

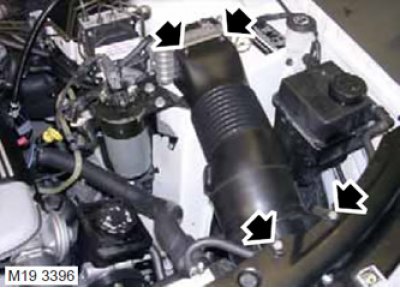

4. Выверните 2 винта крепления воздушного патрубка охладителя топлива к панели замка капота.
5. Выверните 2 винта крепления воздушного патрубка к охладителю топлива.
6. Снимите воздушный патрубок в сборе с автомобиля.

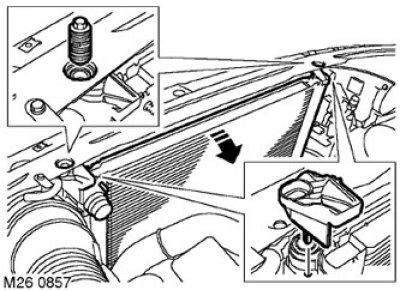

7. Выверните 2 винта крепления радиатора к панели замка капота.
8. Наклоните радиатор в сборе назад, освободите и снимите фиксаторы, крепящие радиатор.

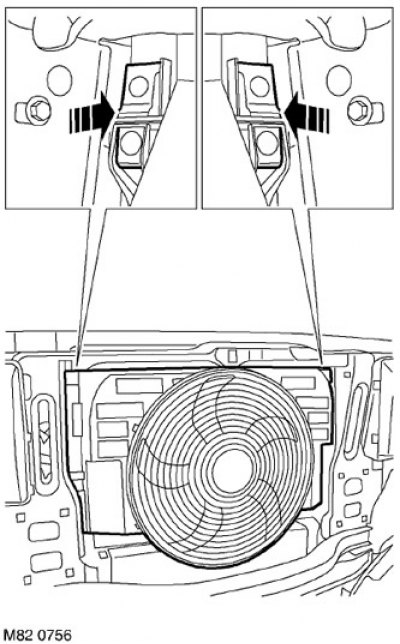

9. Освободите фиксаторы крепления кожуха вентилятора конденсатора к радиатору в сборе и поднимите кожух с фиксаторов.
10. Установите емкость для сбора вытекающей рабочей жидкости.

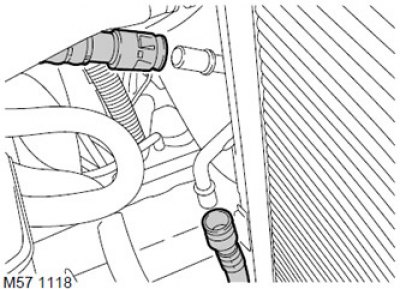

11. Ослабьте крепление и отсоедините трубопровод гидроусилителя от охладителя рабочей жидкости.
Внимание: Перед разъединением или снятием компонентов рулевого управления убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты системы от попадания грязи.
12. Наклоните радиатор в сборе назад, освободите фиксаторы, крепящие охладитель и снимите его.
Сборка
1. Протрите места присоединения трубопровода гидроусилителя к охладителю.
(Источник статьи доступен на сайте: Autoinstruction.ru)
2. Установите и закрепите охладитель рабочей жидкости гидроусилителя.
3. Установите и закрепите кожух вентилятора конденсатора в сборе.
4. Подвиньте радиатор в монтажное положение, установите и закрепите фиксаторы.
5. Закрепите радиатор в сборе, соединив его с панелью замка капота.
6. Присоедините шланги гидроусилителя к охладителю рабочей жидкости гидроусилителя и закрепите их.
7. Установите воздушный патрубок в сборе и винты крепления патрубка к охладителю топлива.
8. Присоедините конец воздушного патрубка к панели замка капота и затяните винты крепления с моментом 3 Н·м.
9. Установите вязкостную муфту вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
10. Установите на место переднюю облицовку радиатора.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Решетка радиатора.
11. Присоедините отрицательную клемму к аккумуляторной батарее.
12. Долейте рабочую жидкость в бачок гидроусилителя и удалите воздух из системы.
РУЛЕВОЕ УПРАВЛЕНИЕ, РЕГУЛИРОВКИ, Рулевое управление с гидроусилителем (PAS) - удаление воздуха.
