Демонтаж
1. Снимите сиденье в сборе.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.
2. Освободите под сиденьем 3 лямки-натяжителя панели спинки сиденья.

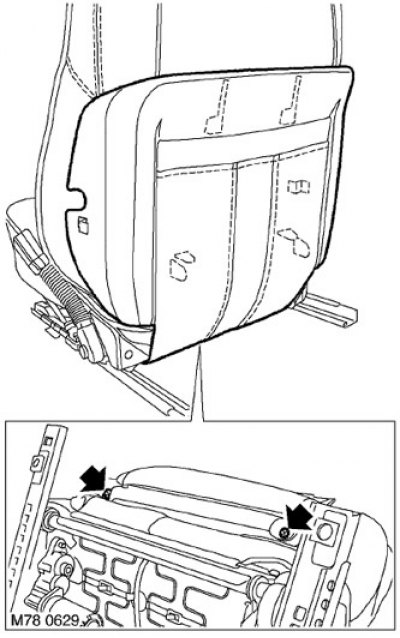

3. Выверните 2 винта крепления нижней декоративной накладки спинки.
4. Освободите нижнюю накладку от 6 фиксаторов и снимите ее.
5. Отсоедините 2 шнура-натяжителя верхней части обивки спинки сиденья.
6. Освободите ленту "липучку" крепления обивки спинки.
7. Снимите отделку с накладки обивки спинки.
8. Освободите накладку от 4 фиксаторов и снимите ее.

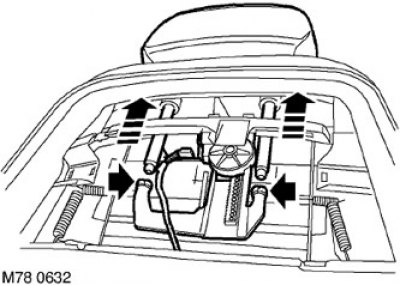

9. Осторожно снимите 2 фиксатора крепления подголовника к кожуху электродвигателей.
10. Снимите подголовник.

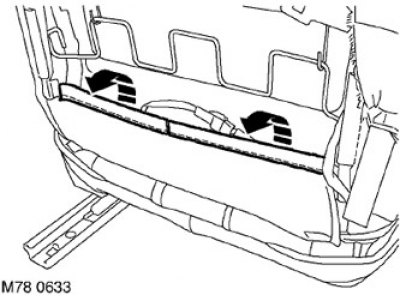

11. Освободите лямку крепления обивки спинки сиденья к нижней раме.

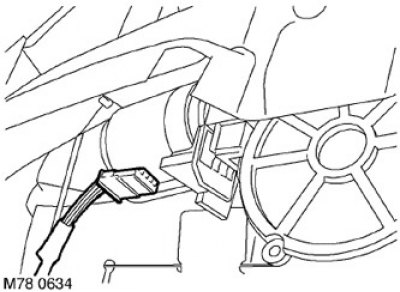

12. Отсоедините колодки от разъемов электродвигателей регулировки подголовника и верхней подушки спинки.
13. Отсоедините колодку кабеля поясничного упора от насоса и золотника.
14. Освободите жгут электропроводки из 4 хомутов.

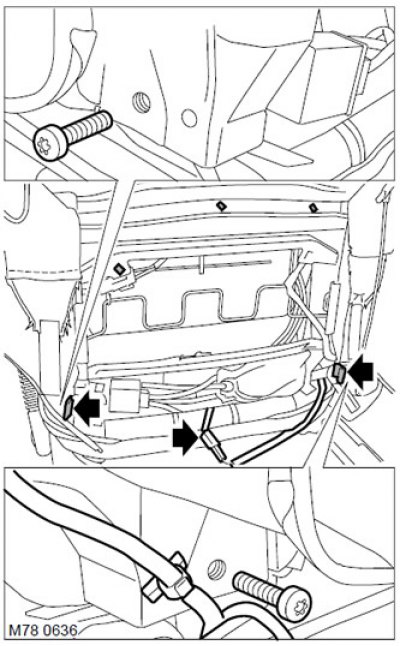

15. Отсоедините колодку разъема от кабеля подогревателя сиденья.
16. Освободите 2 лямки крепления обеих сторон нижней обивки спинки сиденья к раме.
17. Выверните 2 винта Torx крепления рамы спинки к раме сиденья.
18. Снимите спинку в сборе с рамы сиденья.

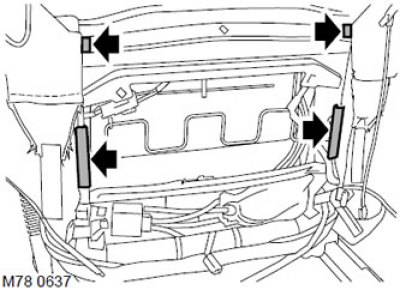

19. Освободите 4 лямки крепления обеих сторон спинки в сборе к раме.
20. Отсоедините 3 колодки разъемов от цепи подогревателя сиденья.
21. Поднимите передний край обивки спинки, чтобы получить доступ к рабочей камере поясничного упора.
22. Отсоедините вакуумный шланг и шланг давления от рабочей камеры.
23. Снимите рабочую камеру поясничного упора.
Сборка
1. Установите и закрепите рабочую камеру поясничного упора на раме.
2. Присоедините вакуумный шланг и шланг подвода давления к рабочей камере.
3. Натяните обивку спинки на раму.
4. Присоедините 3 колодки к разъемам подогревателя сиденья.
5. Закрепите 4 лямки крепления обеих сторон обивки спинки к раме.
6. Установите спинку в сборе на сиденье.
7. Совместите раму спинки с рамой сиденья, заверните винты Torx и затяните их с моментом 25 Н·м.
8. Установите фиксирующие лямки крепления сторон нижней части обивки спинки.
9. Присоедините колодку к разъему подогревателя сиденья.
10. Закрепите кабели спинки в фиксаторах.
11. Присоедините колодки кабеля поясничного упора к насосу и золотнику.
12. Присоедините колодки кабелей к разъемам электродвигателей регулировки положения подголовника и верхней части спинки.
13. Закрепите лямку крепления нижней части обивки спинки к раме.
Первоисточник расположен на портале (Autoinstruction.ru)
14. Установите подголовник и закрепите его к кожуху электродвигателей.
15. Установите верхнюю накладку и закрепите ее фиксаторами.
16. Прикрепите отделку обивки спинки к накладке.
17. Закрепите "липучку" обивки спинки.
18. Присоедините 2 шнура-натяжителя верхней части обивки спинки.
19. Установите нижнюю накладку и закрепите ее фиксаторами.
20. Заверните винты крепления нижней накладки спинки.
21. Прикрепите натяжные лямки панели спинки к фиксаторам снизу сиденья.
22. Установите сиденье в сборе в автомобиль.
