Демонтаж
1. Снимите сиденье в сборе.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.

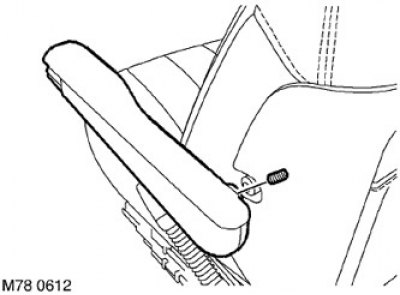

2. Выверните винт Allen крепления подлокотника.
3. Снимите подлокотник с выступа шарнира.
Смотрите оригинал на указанном сайте: Autoinstruction.ru
4. Снимите подголовник.

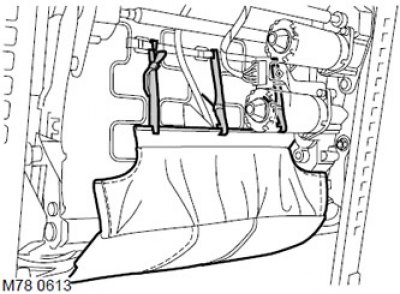

5. Освободите под сиденьем 3 лямки-натяжителя панели спинки сиденья.

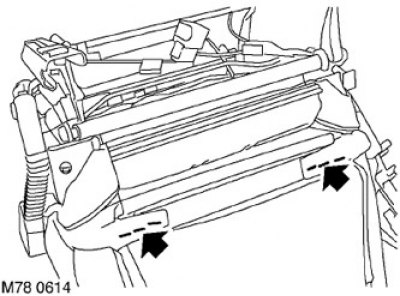

6. Освободите скобки крепления обивки спинки к нижней части панели спинки.

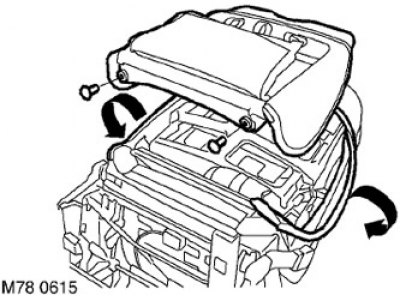

7. Освободите края обивки с обеих сторон панели спинки сиденья.
8. Снимите 2 штифта крепления нижней части панели спинки.
9. Отделите панель спинки от сиденья.

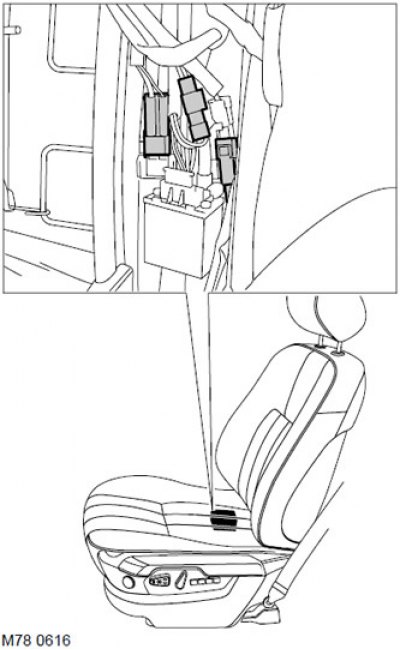

10. Отсоедините колодку кабеля поясничного упора от насоса и золотника.
11. Отсоедините колодку разъема от кабеля подогревателя сиденья.

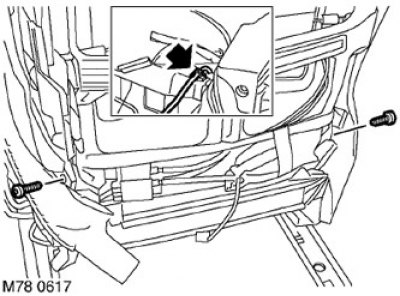

12. Освободите кабели от фиксатора и пропустите через обивку спинки.
13. Выверните 2 винта Torx и снимите раму спинки с рамы сиденья.
14. Поднимите передний край обивки спинки, чтобы получить доступ к рабочей камере поясничного упора.

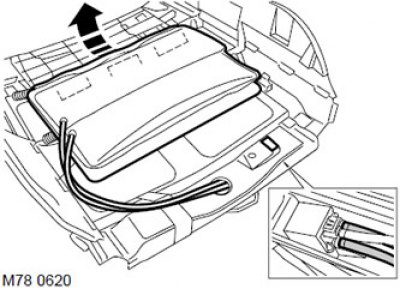

15. Отсоедините вакуумный шланг и шланг давления от рабочей камеры.
16. Снимите рабочую камеру с рамы спинки.
Сборка
1. Установите и закрепите рабочую камеру на раме спинки.
2. Присоедините вакуумный шланг и шланг подвода давления к рабочей камере.
3. Совместите раму спинки с рамой сиденья, заверните винты Torx и затяните их с моментом 25 Н·м.
4. Протяните кабель поясничного упора через обивку и закрепите к раме сиденья.
5. Присоедините колодку к разъему подогревателя сиденья.
6. Присоедините колодки кабеля поясничного упора к насосу и золотнику.
7. Установите панель спинки на собранное сиденье и установите штифты крепления нижней части панели спинки.
8. Закрепите оба края обивки подушки сиденья к панели спинки.
9. Закрепите нижнюю часть обивки скобками к панели спинки.
10. Прикрепите натяжные лямки панели спинки к фиксаторам снизу сиденья.
11. Установите подлокотник на шарнир и затяните винт Allen с моментом 25 Н·м.
12. Установите сиденье в автомобиль.
